তিন ফেজ 50Hz মেরু মাউন্ট ব্রেকার উচ্চ ভোল্টেজ উচ্চ দক্ষতা

এসি মেরু মাউন্ট সার্কিট ব্রেকার উচ্চ ভোল্টেজ উচ্চ দক্ষতা স্মার্ট কন্ট্রোলার স্বয়ংক্রিয় পুনরায় সেট ভ্যাকুয়াম সার্কিট ব্রেকার

পণ্যের বর্ণনাঃ

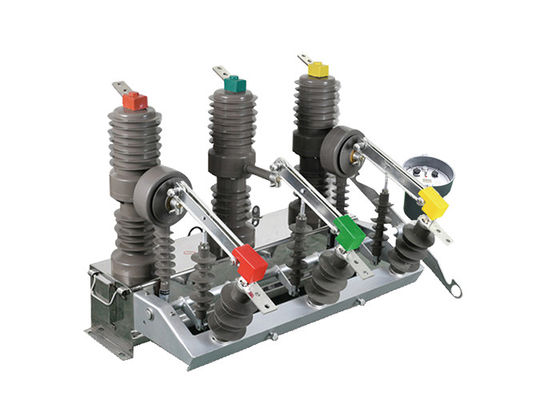

জেডডাব্লু 32-12 মেরু-মাউন্ট করা সার্কিট ব্রেকারটি বহিরঙ্গন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা একটি শক্তিশালী বিতরণ সরঞ্জাম। এটি 12 কেভি এবং 50Hz এর তিন-ফেজ এসি ফ্রিকোয়েন্সির একটি নামমাত্র ভোল্টেজে কাজ করে।এই সার্কিট ব্রেকার প্রধানত বিরতি এবং লোড বর্তমান বন্ধ করতে ব্যবহৃত হয়ইলেকট্রনিক সিস্টেমের মধ্যে ওভারলোড বর্তমান এবং শর্ট সার্কিট বর্তমান।

ZW32-12 সার্কিট ব্রেকারের মূল সুবিধাগুলির মধ্যে একটি হল এর বহুমুখিতা। এটি সাবস্টেশন, শিল্প ও খনির উদ্যোগের বিতরণ সিস্টেম সহ বিভিন্ন সেটিংসে ব্যাপকভাবে ব্যবহৃত হয়,এবং গ্রামীণ বিদ্যুৎ নেটওয়ার্কএটি সুরক্ষা এবং নিয়ন্ত্রণের বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য এটি একটি উপযুক্ত পছন্দ করে।

উপরন্তু, ZW32-12 সার্কিট ব্রেকার একটি বিভাগ সুইচ হিসাবে কাজ করতে পারে, দক্ষ শক্তি গ্রিড অপারেশন অনুমতি দেয়। এই ভাবে এটি ব্যবহার করে,একটি বিতরণ নেটওয়ার্কের নির্দিষ্ট অংশগুলি রক্ষণাবেক্ষণ বা ত্রুটি পরিচালনার উদ্দেশ্যে বিচ্ছিন্ন করা যেতে পারে.

তার কার্যকারিতা আরও উন্নত করার জন্য, ZW32-12 সার্কিট ব্রেকারটি একটি নিয়ামকের সাথে সংহত করা যেতে পারে। এই সংহতকরণ বিতরণ নেটওয়ার্ক অটোমেশন অর্জন করতে সক্ষম করে,রিমোট কন্ট্রোলের সুবিধাএই বৈশিষ্ট্যটি বিতরণ নেটওয়ার্কের সামগ্রিক দক্ষতা এবং নির্ভরযোগ্যতার জন্য অবদান রাখে।

কন্ট্রোলারের ভূমিকা:

কন্ট্রোলারটি একটি 485/232 ইন্টারফেসের মাধ্যমে যোগাযোগ সমর্থন করে, যা দূরবর্তী পর্যবেক্ষণ এবং নিয়ন্ত্রণের অনুমতি দেয়। এটি ফাইবার অপটিক বা ওয়্যারলেস সংযোগের মাধ্যমেও যোগাযোগ করতে পারে।

যখন একটি ভারী সুইচ সনাক্ত করা হয়, ডিভাইসটি স্থায়ী ত্রুটির ক্ষেত্রে স্বয়ংক্রিয়ভাবে ট্রিপিং প্রক্রিয়াটি ত্বরান্বিত করে। এই বৈশিষ্ট্যটি এই জাতীয় পরিস্থিতিতে সিস্টেমকে ক্ষতি থেকে রক্ষা করতে সহায়তা করে।

রিমোট / ম্যানুয়াল বন্ধ এবং পুনরায় বন্ধঃ ব্যবহারকারীর কাছে দূরবর্তী বা ম্যানুয়ালি সার্কিট বন্ধ এবং পুনরায় বন্ধ করার বিকল্প রয়েছে।যদি ব্যবহারকারী একটি লাইন মেরামত করার পরে শক্তি পুনরুদ্ধার করার সময় গ্রাউন্ডিং সুইচ অপসারণ করতে ভুলে যায়, ডিভাইসটি নিরাপত্তার জন্য ট্রিপিং প্রক্রিয়াটি ত্বরান্বিত করতে পারে।

এটি তিনটি পুনরায় বন্ধ করার বিলম্বের সময় সামঞ্জস্য করার অনুমতি দেয়। এই বৈশিষ্ট্যটি একটি ত্রুটির পরে সার্কিটটি পুনরায় বন্ধ করার আগে উপযুক্ত বিলম্ব নির্ধারণে নমনীয়তা সরবরাহ করে।

কন্ট্রোলারের জাম্প বন্ধ সার্কিটটিতে একটি অ্যান্টি-মাইস অপারেশন ডিজাইন অন্তর্ভুক্ত রয়েছে। এতে সার্কিটের অনিচ্ছাকৃত বন্ধ হওয়া রোধ করার জন্য একটি অ্যান্টি-জাম্প ফাংশন অন্তর্ভুক্ত রয়েছে।

নিয়ামক শূন্য-ক্রমানুসারে বর্তমানের উপর ভিত্তি করে জোনের মধ্যে এবং জোনের বাইরে ত্রুটিগুলির মধ্যে পার্থক্য করতে পারে।এই ক্ষমতা ত্রুটিগুলির অবস্থান সনাক্ত করতে সহায়তা করে এবং আরও লক্ষ্যবস্তু সমস্যা সমাধান এবং রক্ষণাবেক্ষণের অনুমতি দেয়.

ভুল অপারেশন প্রতিরোধঃ রিমোট কন্ট্রোল সুইচটি ভুল অপারেশন প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে। এই নকশা বৈশিষ্ট্যটি নিশ্চিত করে যে সুইচটি দুর্ঘটনাক্রমে ট্রিগার হয় না,এতে অনিচ্ছাকৃত কর্মের ঝুঁকি হ্রাস পায়.

প্রয়োগঃ

1. সাবস্টেশনঃ এটি মাঝারি ভোল্টেজ পাওয়ার বিতরণের সুরক্ষা এবং নিয়ন্ত্রণের জন্য অভ্যন্তরীণ এবং বহিরঙ্গন উভয় সাবস্টেশনেই ব্যবহৃত হয়।ভ্যাকুয়াম সার্কিট ব্রেকার ত্রুটি স্রোত নির্ভরযোগ্য বাধা নিশ্চিত, ওভারলোড স্ট্রিম, এবং লোড স্ট্রিম, সাবস্টেশন সরঞ্জাম রক্ষা।

2শিল্প ও খনিজ উদ্যোগঃ ZW32-12 ভ্যাকুয়াম সার্কিট ব্রেকারটি শিল্প ও খনিজ উদ্যোগের বিতরণ সিস্টেমে মোটর, ট্রান্সফরমার,ওভারকরেন্ট এবং শর্ট সার্কিট থেকে অন্যান্য বৈদ্যুতিক সরঞ্জামএটি এই সব সুবিধাগুলিতে বিদ্যুৎ সরবরাহের স্থিতিশীলতা এবং নিরাপত্তা বজায় রাখতে সাহায্য করে।

3. হাসপাতাল এবং স্বাস্থ্যসেবা প্রতিষ্ঠানঃ ZW32-12 ভ্যাকুয়াম সার্কিট ব্রেকারটি হাসপাতাল এবং স্বাস্থ্যসেবা প্রতিষ্ঠানে বৈদ্যুতিক সিস্টেম এবং চিকিৎসা সরঞ্জাম রক্ষা করতে ব্যবহৃত হয়।এটি নির্ভরযোগ্য সার্কিট বিচ্ছিন্নতা এবং সম্ভাব্য বিপদ বিরুদ্ধে সুরক্ষা প্রদান করে, জরুরী চিকিৎসা পরিষেবার অবিচ্ছিন্ন কার্যক্রম নিশ্চিত করা।

4বাণিজ্যিক ও আবাসিক ভবনঃ ভ্যাকুয়াম সার্কিট ব্রেকারটি বাণিজ্যিক ও আবাসিক ভবনে বিদ্যুৎ বিতরণ এবং সুরক্ষার জন্য প্রয়োগ পাওয়া যায়।এটি বৈদ্যুতিক সিস্টেমের নিরাপত্তা নিশ্চিত করে, অতিরিক্ত লোড এবং শর্ট সার্কিট প্রতিরোধ, এবং বৈদ্যুতিক আগুনের ঝুঁকি কমাতে।

5স্মার্ট গ্রিড অ্যাপ্লিকেশনঃ সার্কিট ব্রেকারের বুদ্ধিমান নিয়ন্ত্রণ ক্ষমতা এটিকে স্মার্ট গ্রিড অ্যাপ্লিকেশনগুলির সাথে সামঞ্জস্যপূর্ণ করে তোলে।দূরবর্তী পর্যবেক্ষণের জন্য এটি স্মার্ট গ্রিড সিস্টেমে সংহত করা যেতে পারে, ত্রুটি নির্ণয় এবং লোড ম্যানেজমেন্ট, যা গ্রিডের সামগ্রিক দক্ষতা এবং নির্ভরযোগ্যতার অবদান রাখে।

6বৈদ্যুতিক যানবাহন চার্জিং স্টেশনঃ বৈদ্যুতিক যানবাহন (ইভি) এর ক্রমবর্ধমান গ্রহণের সাথে সাথে ইভি চার্জিং স্টেশনে বুদ্ধিমান স্থায়ী চৌম্বকীয় সার্কিট ব্রেকার ব্যবহার করা যেতে পারে।এটি অতিরিক্ত বর্তমান এবং শর্ট সার্কিট বিরুদ্ধে দ্রুত এবং সঠিক সুরক্ষা প্রদান করে, নিরাপদ এবং নির্ভরযোগ্য চার্জিং অপারেশন নিশ্চিত করে।

কাঠামো:

1ফ্রেমঃ ফ্রেমটি সার্কিট ব্রেকারের প্রধান কাঠামোগত উপাদান হিসাবে কাজ করে, অভ্যন্তরীণ উপাদানগুলির জন্য সমর্থন এবং আবাসন সরবরাহ করে।

2বর্তমান বহনকারী উপাদানঃ এই উপাদানগুলির মধ্যে যোগাযোগ, কন্ডাক্টর এবং বর্তমান বহনকারী অংশগুলি অন্তর্ভুক্ত রয়েছে যা সার্কিট ব্রেকারের মাধ্যমে বৈদ্যুতিক পথ গঠন করে।তারা বর্তমান প্রবাহ পরিচালনা এবং বিরতি জন্য দায়ী.

3স্থায়ী চৌম্বক সমাবেশঃ স্থায়ী চৌম্বক সমাবেশ সার্কিট ব্রেকারের একটি গুরুত্বপূর্ণ উপাদান।এটি স্থায়ী চুম্বকগুলির সমন্বয়ে গঠিত যা সার্কিট ব্রেকারের ট্রিপিং অ্যাকশন নিয়ন্ত্রণের জন্য একটি চৌম্বকীয় ক্ষেত্র তৈরি করে. চুম্বকগুলি যথাযথ এবং সুনির্দিষ্ট অপারেশনের জন্য পছন্দসই চৌম্বকীয় শক্তি সরবরাহ করার জন্য সাবধানে স্থাপন করা হয়।

4ট্রিপিং মেকানিজমঃ ত্রুটি বা অতিরিক্ত লোডের অবস্থা সনাক্ত হলে সার্কিট ব্রেকারটি খোলার জন্য ট্রিপিং মেকানিজম দায়ী।একটি বুদ্ধিমান স্থায়ী চৌম্বকীয় সার্কিট ব্রেকার, স্মার্ট কন্ট্রোল সিস্টেম থেকে প্রাপ্ত ত্রুটি সংকেতগুলিতে দ্রুত এবং সঠিকভাবে প্রতিক্রিয়া জানাতে ট্রিপিং প্রক্রিয়াটি ডিজাইন করা হয়েছে।

5. ইন্টেলিজেন্ট কন্ট্রোল সিস্টেম: ইন্টেলিজেন্ট কন্ট্রোল সিস্টেম হল সার্কিট ব্রেকারের মস্তিষ্ক। এতে সাধারণত মাইক্রোপ্রসেসর, সেন্সর,এবং অন্যান্য ইলেকট্রনিক উপাদান যা বৈদ্যুতিক পরামিতি পর্যবেক্ষণ, ত্রুটি অবস্থা বিশ্লেষণ, এবং সার্কিট ব্রেকার অপারেশন নিয়ন্ত্রণ। কন্ট্রোল সিস্টেম এছাড়াও দূরবর্তী পর্যবেক্ষণ, তথ্য লগিং,এবং অন্যান্য সিস্টেমের সাথে একীকরণ.

6সহায়ক উপাদানঃ একটি বুদ্ধিমান স্থায়ী চৌম্বকীয় সার্কিট ব্রেকারের বিভিন্ন সহায়ক উপাদান থাকতে পারে, নির্দিষ্ট অ্যাপ্লিকেশন এবং প্রয়োজনীয়তার উপর নির্ভর করে।এর মধ্যে সূচক অন্তর্ভুক্ত থাকতে পারে, সিগন্যালিং এবং নিয়ন্ত্রণের উদ্দেশ্যে সহায়ক যোগাযোগ, যান্ত্রিক ইন্টারলক, এবং বহিরাগত তারের সংযোগের জন্য টার্মিনাল।

7আবরণঃ সার্কিট ব্রেকারটি সাধারণত আবরণের মধ্যে আবদ্ধ থাকে যাতে পরিবেশগত কারণ যেমন ধুলো, আর্দ্রতা এবং শারীরিক ক্ষতির বিরুদ্ধে সুরক্ষা প্রদান করা যায়।চেম্বার ধাতু বা উচ্চ মানের প্লাস্টিকের মত টেকসই উপকরণ থেকে তৈরি করা যেতে পারে.

অবস্থা:

1. উচ্চতা ২০০০ মিটারের বেশি নয়;

2. পরিবেষ্টিত বায়ুর তাপমাত্রাঃ -৪৫ ডিগ্রি সেলসিয়াস ~ +৪০ ডিগ্রি সেলসিয়াস। দৈনিক তাপমাত্রার পার্থক্যঃ ২৫ ডিগ্রি সেলসিয়াস;

3বাতাসের গতি ৩৫ মিটার / সেকেন্ডের বেশি নয়

4. কোন জ্বলনযোগ্য, বিস্ফোরক বিপজ্জনক রাসায়নিক ক্ষয় এবং শক্তিশালী কম্পন জায়গা।

টেকনিক্যাল প্যারামিটারঃ
