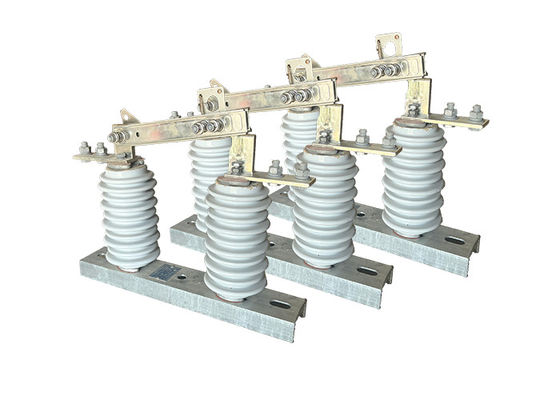

সিরামিক হাই ভোল্টেজ আইসোলেটর সুইচ 12kV-36kV এসি পাওয়ার উল্লম্ব ব্রেক সুইচ আউটডোর বিতরণ সিস্টেমের জন্য
পণ্যের বর্ণনাঃ
একটি উচ্চ ভোল্টেজ বিচ্ছিন্নকারী সুইচ একটি বৈদ্যুতিক সুইচ যা রক্ষণাবেক্ষণ বা মেরামতের উদ্দেশ্যে বৈদ্যুতিক নেটওয়ার্ক বা সিস্টেমের একটি বিভাগকে বাকি সিস্টেম থেকে বিচ্ছিন্ন করার জন্য ডিজাইন করা হয়েছে।এটি সাধারণত উচ্চ ভোল্টেজ পাওয়ার ট্রান্সমিশন এবং বিতরণ সিস্টেমে ব্যবহৃত হয়.
সুইচটি স্বাভাবিক বা অস্বাভাবিক অবস্থার অধীনে খোলা এবং বন্ধ করার জন্য ডিজাইন করা হয়েছে, যেমন একটি ত্রুটি বা অতিরিক্ত বর্তমান। যখন সুইচ খোলা থাকে,এটি শারীরিকভাবে নেটওয়ার্কের বাকি অংশ থেকে সিস্টেমের বিভাগটি বিচ্ছিন্ন করে, এই অংশে বিদ্যুৎ প্রবাহ রোধ করে।
উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলি সাধারণত 600 ভোল্ট থেকে 765,000 ভোল্টের মধ্যে ভোল্টেজে কাজ করার জন্য ডিজাইন করা হয় এবং সেগুলি ম্যানুয়াল বা স্বয়ংক্রিয়ভাবে পরিচালিত হতে পারে।এগুলি সাধারণত সাবস্টেশনে বা বিদ্যুৎ খুঁটির উপরে ইনস্টল করা হয়, এবং তারা বিদ্যুৎ নেটওয়ার্ক অবকাঠামোর একটি গুরুত্বপূর্ণ উপাদান।
উচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলির সাথে কাজ করার সময় যথাযথ নিরাপত্তা পদ্ধতি অনুসরণ করা গুরুত্বপূর্ণ, কারণ সঠিকভাবে পরিচালনা না করা হলে তারা বিপজ্জনক হতে পারে।শুধুমাত্র যোগ্যতাসম্পন্ন এবং প্রশিক্ষিত কর্মীদের উচ্চ ভোল্টেজ সরঞ্জাম পরিচালনা ও রক্ষণাবেক্ষণের অনুমতি দেওয়া উচিত.
গঠনঃ
বর্ণিত পণ্যটি একটি বেস (প্লেট), পোস্ট আইসোলেটর, পরিবাহী অংশ এবং ইন্টারলক ডিভাইস দিয়ে গঠিত।ছুরি বোল্ট মাধ্যমে গতিশীল যোগাযোগ ছুরি মাথা উপর ইনস্টল করা হয় এবং স্ট্যাটিক যোগাযোগ মাথা সঙ্গে আলাদাভাবে সংযুক্ত করা হয়. উভয় পক্ষই কম্প্রেশন স্প্রিংয়ের চাপ দ্বারা একটি ভাল যোগাযোগের অবস্থায় রাখা হয়। ছুরিটি একটি স্লট আকারের টাইপ,যা তাপ অপসারণ পৃষ্ঠ বৃদ্ধি এবং তাপমাত্রা বৃদ্ধি হ্রাসএটি ছুরির যান্ত্রিক শক্তিতে অবদান রাখে এবং এটি শর্ট সার্কিটের বিরুদ্ধে গতিশীলভাবে তাপ স্থিতিশীল করে তোলে।
স্পর্শকাতর ছুরির ঘূর্ণনহীন প্রান্তে ইনস্টল করা ইন্টারলকিং অংশ এবং স্ট্যাটিক স্পর্শের স্ট্যাটিক লকিং হুক খোলা লকিং ডিভাইস গঠন করে। যখন ব্রেক বন্ধ হয়,ডিভাইসটি স্বয়ংক্রিয়ভাবে লক হচ্ছে, তাই ব্রেক ছুরিটি তার নিজের ওজন বা বৈদ্যুতিক শক্তির কর্মের কারণে পড়ে যাবে না, যা বিনা কারণে ব্রেকটি খুলতে পারে।
এই পণ্যটি সাধারণত বিদ্যুৎ পরিবহন ও বিতরণ ব্যবস্থায় ব্যবহৃত হয় এবং বৈদ্যুতিক নেটওয়ার্কের যথাযথ কার্যকারিতা নিশ্চিত করতে এটি একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।এই সুইচগুলির সাথে কাজ করার সময় যথাযথ নিরাপত্তা পদ্ধতি অনুসরণ করা উচিত, এবং শুধুমাত্র যোগ্যতাসম্পন্ন এবং প্রশিক্ষিত কর্মীদের তাদের পরিচালনা ও রক্ষণাবেক্ষণের অনুমতি দেওয়া উচিত।
অপারেশনঃ
1 প্রস্তুতিঃ সুইচ চালু করার আগে, সার্কিটটি বিদ্যুৎহীন করা উচিত এবং কোনও বৈদ্যুতিক ঝুঁকি এড়াতে সঠিকভাবে গ্রাউন্ড করা উচিত।সুইচ ক্ষতি বা পরিধানের কোন চিহ্নের জন্য পরিদর্শন করা উচিত.
2 স্যুইচ বন্ধ করাঃ স্যুইচ বন্ধ করার জন্য, অপারেটরটি ম্যানুয়ালি বা দূরবর্তীভাবে স্যুইচ হ্যান্ডেল বা নিয়ন্ত্রণ লিভারটি বন্ধ অবস্থানে সরিয়ে দেয়। এটি সার্কিটটিকে পাওয়ার উত্সের সাথে সংযুক্ত করে,সার্কিট দিয়ে বর্তমান প্রবাহিত করার অনুমতি দেয়.
3 স্যুইচ খুলুনঃ স্যুইচ খুলতে, অপারেটর ম্যানুয়ালি বা দূরবর্তীভাবে স্যুইচ হ্যান্ডেল বা নিয়ন্ত্রণ লিভারটি খোলা অবস্থানে সরিয়ে দেয়। এটি পাওয়ার উত্স থেকে সার্কিটটি সংযোগ বিচ্ছিন্ন করে।বর্তমান প্রবাহ বিরতি.
4 আর্ক ম্যানেজমেন্টঃ যখন সুইচটি খোলা হয়, তখন পরিচিতিগুলির মধ্যে একটি বৈদ্যুতিক আর্ক ঘটতে পারে, যা বিপজ্জনক হতে পারে এবং সুইচটিকে ক্ষতিগ্রস্থ করতে পারে।সুইচটি এমন ডিভাইস দিয়ে সজ্জিত হতে পারে যেমন আর্ক স্ল্যাশ বা ব্লোআউট কয়েল.
5 নিরাপত্তাঃ উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলির অপারেটরদের বৈদ্যুতিক বিপদগুলি প্রতিরোধের জন্য যথাযথ নিরাপত্তা পদ্ধতি অনুসরণ করতে হবে। এর মধ্যে ব্যক্তিগত সুরক্ষা সরঞ্জাম পরা, দলবদ্ধভাবে কাজ করা,এবং লকআউট/ট্যাগআউট পদ্ধতি অনুসরণ করে.
নিরাপত্তা সংক্রান্ত টিপস:
1. সুইচটির সঠিক কাজ নিশ্চিত করার জন্য রুটিন টেস্টিং এবং রক্ষণাবেক্ষণ করা। এর মধ্যে সুইচটির বিচ্ছিন্নতা প্রতিরোধের পরীক্ষা, সুরক্ষা ইন্টারলকগুলির কার্যকারিতা যাচাই করা অন্তর্ভুক্ত।এবং কোনো অস্বাভাবিক গরম বা কম্পন জন্য চেক.
2. সুইচ এর রক্ষণাবেক্ষণ বা মেরামতের কাজ করার আগে একটি লকআউট / ট্যাগআউট পদ্ধতি বাস্তবায়ন করুন।এই পদ্ধতিতে কাজ চলাকালীন দুর্ঘটনাক্রমে শক্তি সঞ্চালন রোধ করার জন্য সুইচটি লক এবং ট্যাগিং জড়িত, একটি অতিরিক্ত নিরাপত্তা স্তর প্রদান করে।
3. সুইচ পরিচালনা বা কাজ করবে যারা কর্মীদের পর্যাপ্ত প্রশিক্ষণ প্রদান। প্রশিক্ষণ সঠিক হ্যান্ডলিং, অপারেশন এবং রক্ষণাবেক্ষণ পদ্ধতি অন্তর্ভুক্ত করা উচিত,পাশাপাশি স্যুইচিং এর সাথে যুক্ত সম্ভাব্য বিপদ.
4. একটি ব্যাপক নিরাপত্তা ব্যবস্থাপনা ব্যবস্থা বাস্তবায়ন করা যা নিয়মিত নিরাপত্তা নিরীক্ষা, বিপদের মূল্যায়ন এবং দুর্ঘটনার প্রতিবেদন অন্তর্ভুক্ত করে।নিরাপত্তা সংক্রান্ত এই সক্রিয় পদ্ধতি দুর্ঘটনা বা আহত হওয়ার আগে সম্ভাব্য ঝুঁকিগুলি সনাক্ত এবং মোকাবেলা করতে সহায়তা করে.
5. বন্ধ বা সীমিত স্থানে অবস্থিত উচ্চ ভোল্টেজ বিচ্ছিন্নকারী সুইচগুলির জন্য যথাযথ বায়ুচলাচল এবং শীতল সিস্টেম রয়েছে তা নিশ্চিত করুন। 6.পর্যাপ্ত বায়ুচলাচল তাপ দূর করতে সাহায্য করে এবং সুইচকে অতিরিক্ত গরম হতে বাধা দেয়, যা অচলাবস্থা বা এমনকি আগুনের দিকে পরিচালিত করতে পারে।
প্রয়োগঃ
হাই ভোল্টেজ আইসোলেটার সুইচগুলি পাওয়ার ট্রান্সমিশন এবং বিতরণ সিস্টেমের অপরিহার্য উপাদান।যেহেতু তারা রক্ষণাবেক্ষণ বা মেরামতের কাজের জন্য নেটওয়ার্কের নির্দিষ্ট অংশগুলিকে বিচ্ছিন্ন করতে দেয়ত্রুটি বা অন্য কোনও অস্বাভাবিক অবস্থার ক্ষেত্রে নেটওয়ার্কের অংশগুলিকে বিচ্ছিন্ন করতেও এগুলি ব্যবহার করা যেতে পারে।
এই সুইচগুলি উচ্চ ভোল্টেজ এবং স্রোত পরিচালনা করার জন্য ডিজাইন করা হয়েছে এবং সাধারণত স্টেইনলেস স্টিল, অ্যালুমিনিয়াম বা তামা যেমন টেকসই এবং শক্তসমর্থ উপকরণ থেকে নির্মিত হয়।এগুলি কঠোর পরিবেশগত অবস্থার প্রতিরোধের জন্য ডিজাইন করা হয়েছে, যেমন চরম তাপমাত্রা, শক্তিশালী বাতাস এবং ভারী বৃষ্টিপাত।
উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলির বিভিন্ন ধরণের রয়েছে, যার মধ্যে রয়েছে এয়ার-ব্রেক সুইচ, তেল-ডুবে থাকা সুইচ এবং গ্যাস-বিচ্ছিন্ন সুইচ। এয়ার-ব্রেক সুইচগুলি সর্বাধিক সাধারণ প্রকার,এবং তারা যোগাযোগের একটি সেট ব্যবহার করে কাজ করে যা শারীরিকভাবে বিচ্ছিন্ন যখন সুইচ খোলা হয়তেল নিমজ্জিত সুইচগুলি সাধারণত উচ্চ ভোল্টেজ অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় এবং সুইচটি খোলার সময় আর্কিং প্রতিরোধ করতে তেল দিয়ে ভরা হয়।গ্যাস-বিচ্ছিন্ন সুইচগুলি সুইচ পরিচিতিগুলি বিচ্ছিন্ন করতে সালফার হেক্সাফ্লোরাইড গ্যাস ব্যবহার করে, যা ছোট এবং আরও কমপ্যাক্ট সুইচ ডিজাইনের অনুমতি দেয়।
হাই ভোল্টেজ আইসোলেটর সুইচগুলি যথাযথ প্রশিক্ষণপ্রাপ্ত যোগ্য কর্মীদের দ্বারা পরিচালিত এবং রক্ষণাবেক্ষণ করা উচিত। এই সুইচগুলির সাথে কাজ করার সময় নিরাপত্তা পদ্ধতি অনুসরণ করা উচিত,যথাযথ ব্যক্তিগত সুরক্ষা সরঞ্জাম ব্যবহার এবং সরঞ্জামগুলির দুর্ঘটনাক্রমে শক্তি সঞ্চালন রোধ করার জন্য লকআউট / ট্যাগ আউট পদ্ধতি অনুসরণ করা সহউচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলির নিয়মিত রক্ষণাবেক্ষণ এবং পরীক্ষা করাও গুরুত্বপূর্ণ যাতে তারা সঠিকভাবে কাজ করছে এবং ব্যবহারের জন্য নিরাপদ।
টেকনিক্যাল প্যারামিটারঃ
| সিরিয়াল নম্বর। |
প্যারামিটার |
ইউনিট |
তথ্য |
| 1 |
নামমাত্র ভোল্টেজ |
কেভি |
12 |
| 2 |
নামমাত্র বর্তমান |
মডেল নং। |
(এইচ) জিডব্লিউ 9-12 ((ডাব্লু) / 630-20 |
এ |
630 |
| (এইচ) জিডব্লিউ৯-১২ ((ডব্লিউ) /১০০০-২০ |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s স্বল্প সময়ের প্রতিরোধ ক্ষমতা |
মডেল নং। |
(এইচ) জিডব্লিউ 9-12 ((ডাব্লু) / 630-20 |
kA |
50 |
| (এইচ) জিডব্লিউ৯-১২ ((ডব্লিউ) /১০০০-২০ |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
নামমাত্র নিরোধক স্তর |
বজ্রপাত প্রতিরোধ ভোল্টেজ ((পিক) |
মেরু-পৃথিবী
(পজিটিভ ও নেগেটিভ) |
কেভি |
75 |
আন্তঃভঙ্গি
(পজিটিভ ও নেগেটিভ) |
85 |
শিল্প ফ্রিকোয়েন্সি সহ্য ভোল্টেজ
(১ মিনিট)
(কার্যকর মূল্য) |
শুকনো পরীক্ষা/নম্র পরীক্ষা |
মেরু-পৃথিবী |
৪২ ((শুষ্ক)
৩৪ ((নরম) |
| আন্তঃভঙ্গি |
48 ((শুষ্ক) |
| 48 ((শুষ্ক) |
48 ((শুষ্ক)
40 ((নরম) |
| 5 |
প্রধান সার্কিট প্রতিরোধের |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
যান্ত্রিক জীবনকাল |
সময় |
50 |
| 50 |
| 80 |
