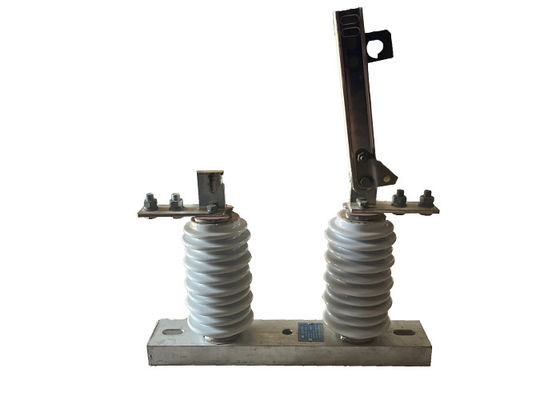

একক ফেজ উচ্চ ভোল্টেজ আইসোলেটর সুইচ কার্যকরভাবে কাজ করছে বৈদ্যুতিক সিস্টেমের জন্য বহিরঙ্গন সংযোগ বিচ্ছিন্ন সুইচ

একক ফেজ উচ্চ ভোল্টেজ আইসোলেটর সুইচ কার্যকরভাবে কাজ করে বহিরাগত সংযোগ বিচ্ছিন্ন সুইচ বৈদ্যুতিক সিস্টেমের জন্য

পণ্যের বর্ণনাঃ

হাই ভোল্টেজ আইসোলেটর সুইচ একটি ধরণের পোর্টেবল ডিভাইস যা রক্ষণাবেক্ষণ, মেরামত বা জরুরী উদ্দেশ্যে বৈদ্যুতিক বিতরণ লাইনগুলি বিচ্ছিন্ন এবং গ্রাউন্ডিংয়ের জন্য ব্যবহৃত হয়।এটি একটি বহুমুখী সরঞ্জাম যা বিভিন্ন অ্যাপ্লিকেশনে ব্যবহার করা যেতে পারে, যার মধ্যে রয়েছে এয়ারহেড ডিস্ট্রিবিউশন লাইন, সাবস্টেশন এবং শিল্প সুবিধা।

হাই ভোল্টেজ আইসোলেটর সুইচটি একক ব্যক্তির দ্বারা পরিচালিত হওয়ার জন্য ডিজাইন করা হয়েছে, এটি ব্যবহার এবং চালনা করা সহজ করে তোলে। এটি একটি টেলিস্কোপিং ফাইবারগ্লাস মেরু,যা বৈদ্যুতিক সরঞ্জাম পৌঁছানোর জন্য প্রসারিত করা যেতে পারে, এবং একটি সেট বিনিময়যোগ্য সংযুক্তি, যা ব্যবহারকারীকে বিভিন্ন কাজ সম্পাদন করতে দেয়, যেমন সুইচ খুলতে বা বন্ধ করতে এবং গ্রাউন্ডিং লাইনগুলি।

বিচ্ছিন্ন সুইচটি বৈদ্যুতিক সার্কিটে একটি দৃশ্যমান বিরতি প্রদানের জন্য ডিজাইন করা হয়েছে, যা শক্তিযুক্ত সরঞ্জামগুলির সাথে দুর্ঘটনাক্রমে যোগাযোগের বিরুদ্ধে রক্ষা করতে সহায়তা করে।এটি কঠোর পরিবেশগত অবস্থার প্রতিরোধের জন্যও ডিজাইন করা হয়েছে, যেমন শক্তিশালী বাতাস, বৃষ্টি এবং তুষারপাত, এটি বহিরঙ্গন পরিবেশে ব্যবহারের জন্য উপযুক্ত।

আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকারের সাথে সম্পর্কঃ

বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকার এবং বহিরঙ্গন উচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্ন আইসোলেটরের মধ্যে সম্পর্ক বিদ্যুতের সিস্টেমে তাদের পরিপূরক ভূমিকা রয়েছেঃ

সার্কিট বিচ্ছিন্নতাঃ ভ্যাকুয়াম সার্কিট ব্রেকার স্বাভাবিক অপারেশনের সময় বা ত্রুটির ক্ষেত্রে বৈদ্যুতিক সার্কিট বিচ্ছিন্ন করার জন্য দায়ী।এটি বর্তমান প্রবাহ বিরতি প্রাথমিক উপায় হিসাবে কাজ করেএর বিপরীতে, সংযোগ বিচ্ছিন্নকারীটি রক্ষণাবেক্ষণ বা মেরামত কার্যক্রমের সময় সার্কিটটিকে পাওয়ার উত্স থেকে বিচ্ছিন্ন করতে ব্যবহৃত হয়।এটি শারীরিকভাবে সার্কিট খোলার দ্বারা নিরাপত্তা একটি অতিরিক্ত স্তর প্রদান করে.

সমন্বয়: উচ্চ ভোল্টেজ পাওয়ার সিস্টেমে, ভ্যাকুয়াম সার্কিট ব্রেকার এবং সংযোগ বিচ্ছিন্নকারী প্রায়ই একসাথে কাজ করার জন্য সমন্বয় করা হয়।সার্কিট ব্রেকার ত্রুটি সনাক্ত এবং বর্তমান প্রবাহ বাধা করার জন্য ট্রিপিং জন্য দায়ী, যখন সংযোগ বিচ্ছিন্নকারী শারীরিকভাবে সার্কিট বিচ্ছিন্ন এবং সংযোগ বিচ্ছিন্ন একটি দৃশ্যমান ইঙ্গিত প্রদান করতে ব্যবহৃত হয়।

নিরাপত্তা ও রক্ষণাবেক্ষণঃ রক্ষণাবেক্ষণ কর্মীদের নিরাপত্তা নিশ্চিত করার জন্য সংযোগ বিচ্ছিন্নকারী একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। বৈদ্যুতিক সরঞ্জামগুলিতে কোনও রক্ষণাবেক্ষণ কাজ সম্পাদন করার আগে,ডিসকানেক্ট আইসোলেটর সার্কিটটি খুলতে এবং একটি দৃশ্যমান বায়ু ফাঁক সরবরাহ করতে কাজ করেএটি নিশ্চিত করে যে সরঞ্জামটি শক্তিহীন এবং কাজ করার জন্য নিরাপদ। অন্যদিকে, ভ্যাকুয়াম সার্কিট ব্রেকার স্বাভাবিক ক্রিয়াকলাপের সময় এবং ত্রুটির ক্ষেত্রে সিস্টেমকে রক্ষা করে।

1রক্ষণাবেক্ষণ এবং মেরামতঃ সংযোগ বিচ্ছিন্নকারী সুইচটি রক্ষণাবেক্ষণ বা মেরামতের উদ্দেশ্যে বিদ্যুৎ লাইনের একটি অংশকে বিচ্ছিন্ন করতে ব্যবহৃত হয়।এটি রক্ষণাবেক্ষণ কর্মীদের বিদ্যুৎস্পৃষ্ট হওয়ার ঝুঁকি ছাড়াই নিরাপদে কাজ করার অনুমতি দেয়.

2লোড শ্যাডিংঃ পাওয়ার ওভারলোডের ক্ষেত্রে, সংযোগ বিচ্ছিন্নকারী সুইচটি লোড শ্যাডিং এবং পাওয়ার লাইন বা সরঞ্জাম ক্ষতি রোধ করতে ব্যবহার করা যেতে পারে।

3ত্রুটি বিচ্ছিন্নতাঃ শর্ট সার্কিট বা গ্রাউন্ড ত্রুটির মতো ত্রুটির ক্ষেত্রে বিদ্যুৎ লাইনের একটি অংশ বিচ্ছিন্ন করতে সংযোগ বিচ্ছিন্ন সুইচ ব্যবহার করা যেতে পারে।এটি নেটওয়ার্কের অন্যান্য অংশে ত্রুটি ছড়িয়ে পড়ার এবং আরও ক্ষতির কারণ হতে বাধা দেয়.

4. সুইচিং অপারেশনঃ সংযোগ বিচ্ছিন্নকারী সুইচটি সুইচিং অপারেশনগুলির জন্য ব্যবহৃত হয়, যেমন পাওয়ার উত্সগুলি সংযুক্ত বা সংযোগ বিচ্ছিন্ন করা বা নেটওয়ার্কের বিভিন্ন অংশে শক্তি পুনরায় পরিচালনা করা।

5সুরক্ষাঃ সংযোগ বিচ্ছিন্নকারী সুইচটি প্রায়শই অন্যান্য সুরক্ষা ডিভাইস যেমন সার্কিট ব্রেকার এবং ফিউজগুলির সাথে একত্রে বিদ্যুৎ লাইন এবং সরঞ্জামগুলিকে ক্ষতির হাত থেকে রক্ষা করার জন্য ব্যবহৃত হয়।

6পুনর্নবীকরণযোগ্য শক্তিঃ বায়ু এবং সৌর শক্তির মতো পুনর্নবীকরণযোগ্য শক্তির উত্সগুলির ক্রমবর্ধমান ব্যবহারের সাথে সাথে এই উত্সগুলিকে বিদ্যুৎ গ্রিড থেকে সংযুক্ত এবং সংযোগ বিচ্ছিন্ন করতে সংযোগ বিচ্ছিন্নকারী সুইচ ব্যবহার করা হয়।

অপারেশনঃ

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ একটি স্বাভাবিক কাজ বিচ্ছিন্নতা দূরত্ব নিশ্চিত করার জন্য একটি insulator ব্যবহার করে বেস থেকে conductive অংশ পৃথক এবং conductive অংশ, insulator,এবং একটি ইন্টিগ্রেটেড সুইচিং ডিভাইস হিসাবে বেস. যখন এটি খোলা অবস্থানে থাকে, তখন এটি স্বাভাবিক কাজের ভোল্টেজ সহ্য করার জন্য একটি দৃশ্যমান ফাঁক এবং একটি উপযুক্ত বিরতি নিরোধক দূরত্ব থাকে।এটা নির্ভরযোগ্যভাবে স্বাভাবিক কাজ বর্তমান এবং শর্ট সার্কিট ত্রুটি বর্তমান বহন করতে পারেন. একটি বিশেষ আর্ক quenching ডিভাইস উপস্থিতির কারণে, এটি শুধুমাত্র ভোল্টেজ সঙ্গে সার্কিট সুইচিং জন্য ব্যবহার করা যেতে পারে কিন্তু লোড না।খোলার এবং বন্ধ অপারেশন একটি নিরোধক হুক ব্যবহার করে interlock মধ্যে বৃত্তাকার গর্ত টান বা ঠেলাঠেলি করা হয়, যা ডায়নামিক ইন্টারলক হুককে বিচ্ছিন্ন করে এবং স্ট্যাটিক ইন্টারলক হুকের সাথে সংযুক্ত করে।

অবস্থা:

1. উচ্চতা 1000 মিটার অতিক্রম করে না

2. পরিবেষ্টিত বায়ুর তাপমাত্রাঃ সর্বোচ্চ + 40'C; সর্বনিম্নঃসাধারণ এলাকা -30'C, প্যারামোস -40'C;

3. বায়ুর চাপ 700Pa অতিক্রম করে না. ((বায়ুর গতি 34m / s এর সাথে মিলে যায়);

4ভূমিকম্পের তীব্রতা ৮ ডিগ্রি ছাড়িয়ে যাবে না।

5. কাজের পরিস্থিতিতে ঘন ঘন ভারী কম্পন নেই;

6সাধারণ ধরনের বিচ্ছিন্নকারী ইনস্টলেশন সাইট গ্যাস, ধোঁয়া রাসায়নিক জমা, লবণ স্প্রে কুয়াশা, ধুলো থেকে দূরে রাখা উচিত

এবং অন্যান্য বিস্ফোরক এবং ক্ষয়কারী পদার্থ যা আইসোলেশনের বিচ্ছিন্নতা এবং পরিবাহিতা ক্ষমতাকে গুরুতরভাবে প্রভাবিত করে

7. দূষণ-প্রমাণ টাইপ বিচ্ছিন্নকারী গুরুতর নোংরা conduction এলাকায় প্রযোজ্য, তবে, এটা কোন বিস্ফোরক বিষয় এবং আগুন সৃষ্টি বিষয় হওয়া উচিত নয়

টেকনিক্যাল প্যারামিটারঃ
