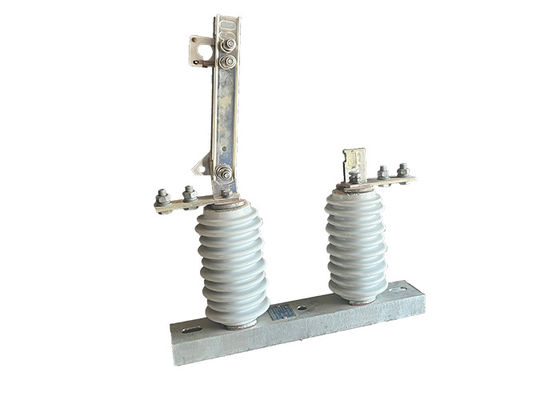

পোর্টেবল ইলেকট্রিকাল হাই ভোল্টেজ আইসোলেটর সুইচ GW9 সিরিজ 630A গ্রে রঙের ওভারহেড লাইন গ্রুপ ডিসকানেক্ট সুইচ

পোর্টেবল ইলেকট্রিকাল হাই ভোল্টেজ আইসোলেটর সুইচ GW9 সিরিজ 630A গ্রে রঙের ওভারহেড লাইন গ্রুপ ডিসকানেক্ট সুইচ

পণ্যের বর্ণনাঃ

The high voltage isolator switch is a new type of disconnecting switch designed and manufactured by synthesizing the domestic experience of existing disconnecting switch production and foreign advanced technology.

বিচ্ছিন্নকারী সুইচটি বেস, স্তম্ভ বিচ্ছিন্নকারী, পরিবাহী অংশ এবং অঙ্গ অংশের সমন্বয়ে গঠিত। এটির সহজ কাঠামো, কম রক্ষণাবেক্ষণ, উচ্চ স্তরের সংযোগ বিচ্ছিন্নতা, উচ্চ নির্ভরযোগ্যতার সুবিধা রয়েছে,ইত্যাদিএটি দেশ-বিদেশের অনুরূপ পণ্যের স্তরে পৌঁছেছে।

উপরন্তু, GW9-12 ((W) নামে আরেকটি ধরণের বিচ্ছিন্নকারী সুইচ রয়েছে, যার এক-পর্যায়ের কাঠামো 50Hz ফ্রিকোয়েন্সি এবং লাইন ভোল্টেজ 10kv সহ পাওয়ার সিস্টেমের জন্য উপযুক্ত।

এটি 50Hz এর ফ্রিকোয়েন্সি এবং 10kv এর লাইন ভোল্টেজের সাথে পাওয়ার সিস্টেমে ব্যবহারের জন্য উপযুক্ত এবং ভোল্টেজ এবং লোড না থাকলে লাইন বন্ধ এবং বিভক্ত করার জন্য ব্যবহৃত হয়,এবং অ্যান্টিফুলিং বিচ্ছিন্ন সুইচগুলি ভারী দূষিত অঞ্চলে ব্যবহারকারীদের প্রয়োজনীয়তা পূরণ করতে পারে, এবং কার্যকরভাবে বিচ্ছিন্ন সুইচ কাজ করার সময় ঘটে যাওয়া fouling ফ্ল্যাশ সমস্যা সমাধান করতে পারেন।

উপকারিতা:

1সহজ কাঠামোঃ বিচ্ছিন্নতা সুইচটি একটি সরল কাঠামোর সাথে ডিজাইন করা হয়েছে, যা বোঝা এবং পরিচালনা করা সহজ করে তোলে।

কম রক্ষণাবেক্ষণঃ এর নকশা এবং নির্মাণের কারণে, বিচ্ছিন্নতা সুইচটির ন্যূনতম রক্ষণাবেক্ষণের প্রয়োজন হয়, ঘন ঘন পরিদর্শন এবং মেরামতের প্রয়োজন হ্রাস করে।

2. উচ্চ বিরতি এবং বন্ধের রৈখিকতাঃ বিচ্ছিন্ন সুইচটির দুর্দান্ত বিরতি এবং বন্ধের রৈখিকতা রয়েছে, সুইচিং অপারেশন চলাকালীন মসৃণ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

3উচ্চ নির্ভরযোগ্যতাঃ সুইচটি নির্ভরযোগ্য পারফরম্যান্স প্রদানের জন্য নির্মিত হয়েছে, অপারেশন চলাকালীন ত্রুটি বা ব্যর্থতার ঝুঁকি হ্রাস করে।

4. আন্তর্জাতিক মানের সাথে তুলনাযোগ্যঃ GW9-12 ((W) সিরিজের বিচ্ছিন্নতা সুইচ দেশীয় এবং আন্তর্জাতিকভাবে অনুরূপ পণ্যগুলির স্তর পূরণ করে বা অতিক্রম করে,বাজারে এর সামঞ্জস্যতা এবং প্রতিযোগিতামূলকতা নিশ্চিত করা.

বৈশিষ্ট্যঃ

1নিরাপত্তাঃ হুকস্টিক সুইচগুলির প্রধান বৈশিষ্ট্য হল নিরাপত্তা। এটি রক্ষণাবেক্ষণ কর্মীদের বিদ্যুৎস্পৃষ্ট হওয়ার ঝুঁকি ছাড়াই তার শক্তি উত্স থেকে একটি সার্কিটকে নিরাপদে সংযোগ বিচ্ছিন্ন করতে দেয়।

2দূরবর্তী অপারেশনঃ সুইচটি একটি দীর্ঘ মেরু বা "হুকস্টিক" ব্যবহার করে একটি নিরাপদ দূরত্ব থেকে পরিচালিত হতে পারে, যা উচ্চ ভোল্টেজ সরঞ্জামগুলির নিকটবর্তী কর্মীদের প্রয়োজন দূর করে।

3.ব্যবহার করা সহজঃ হুকস্টিক সুইচগুলি ব্যবহার করা সহজ করার জন্য ডিজাইন করা হয়েছে এবং পরিচালনার জন্য ন্যূনতম প্রশিক্ষণের প্রয়োজন।

4দীর্ঘস্থায়ীতাঃ এগুলি চরম তাপমাত্রা, আর্দ্রতা এবং ক্ষয়কারী পদার্থের মতো কঠোর পরিবেশের অবস্থার প্রতিরোধের জন্য ডিজাইন করা হয়েছে।

5. উচ্চ ভোল্টেজ রেটিংঃ হুকস্টিক সুইচগুলি সাধারণত উচ্চ-ভোল্টেজ পাওয়ার ট্রান্সমিশন এবং বিতরণ সিস্টেমে ব্যবহৃত হয় এবং একটি উচ্চ ভোল্টেজ রেটিং থাকে,কয়েক হাজার ভোল্ট থেকে কয়েক হাজার ভোল্ট পর্যন্ত.

6. বহুমুখিতাঃ এগুলি সুইচিং এবং বিচ্ছিন্ন সার্কিট সহ বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য ব্যবহার করা যেতে পারে, পাশাপাশি গ্রাউন্ডিং এবং ডি-এনার্জি সরঞ্জামগুলির জন্য।

7.ভিজ্যুয়াল সূচকঃ কিছু হুকস্টিক সুইচগুলিতে ভিজ্যুয়াল সূচক রয়েছে যা সুইচটি খোলা বা বন্ধ রয়েছে কিনা তা দেখায়, যা অপারেটরদের সার্কিটের অবস্থা জানা সহজ করে তোলে।

গঠনঃ

এই পণ্যটি বেস (প্লেট), পোস্ট আইসোলেটর, পরিবাহী অংশ এবং ইন্টারলক ডিভাইস দিয়ে গঠিত। ছুরির এক প্রান্ত বল্টস মাধ্যমে গতিশীল যোগাযোগ ছুরির মাথার উপর ইনস্টল করা হয়,এবং ছুরি অন্য প্রান্ত পৃথকভাবে স্ট্যাটিক যোগাযোগ মাথা সঙ্গে সংযুক্ত করা হয়, এবং প্রতিটি পাশ কম্প্রেশন স্প্রিং চাপ দ্বারা একটি ভাল যোগাযোগ অবস্থায় বজায় রাখা হয়। প্রতিটি ছুরি গর্ত আকৃতির টাইপ, যা না শুধুমাত্র ছুরি তাপ dissipation পৃষ্ঠ বৃদ্ধি,কিন্তু তাপমাত্রা বৃদ্ধি কমাতে সহায়ক, এবং ছুরিটির যান্ত্রিক শক্তি উন্নত করে, শর্ট সার্কিটের বিরুদ্ধে গতিশীল তাপ স্থিতিশীলতা তৈরি করে।যোগাযোগের ছুরির ঘূর্ণনহীন প্রান্তে ইনস্টল করা ইন্টারলকিং অংশ এবং স্ট্যাটিক যোগাযোগের স্ট্যাটিক লকিং হুক খোলা লকিং ডিভাইস গঠন করে, যা ব্রেক বন্ধ হলে স্বয়ংক্রিয়ভাবে লক হয়, যাতে ব্রেক ছুরিটি নিজের ওজন বা বৈদ্যুতিক শক্তির কারণে নিজে থেকে পড়ে না,কারণ ছাড়াই ব্রেক খোলা.

প্রয়োগঃ

1বিদ্যুৎ নেটওয়ার্কঃ ওভারহেড উচ্চ ভোল্টেজ উল্লম্ব বিচ্ছিন্নকারী সুইচটি বিদ্যুৎ নেটওয়ার্কের একটি গুরুত্বপূর্ণ উপাদান, যেখানে এটি রক্ষণাবেক্ষণ বা মেরামতের জন্য সংক্রমণ লাইনের বিভাগগুলি বিচ্ছিন্ন করতে ব্যবহৃত হয়।এটি বিদ্যুৎ নেটওয়ার্ককে কার্যকর এবং নির্ভরযোগ্য রাখতে সহায়তা করেএমনকি রক্ষণাবেক্ষণ বা মেরামতের সময়ও।

2. বৈদ্যুতিক সাবস্টেশনঃ উচ্চ ভোল্টেজ উল্লম্ব বিচ্ছিন্ন সুইচটিও সাধারণত বৈদ্যুতিক সাবস্টেশনে ব্যবহৃত হয়,যেখানে এটি পৃথক ট্রান্সফরমার বা রক্ষণাবেক্ষণ বা মেরামতের জন্য অন্যান্য সরঞ্জাম বিচ্ছিন্ন করতে ব্যবহৃত হয়এটি রক্ষণাবেক্ষণ বা মেরামত কার্যক্রমের সময়ও সাবস্টেশনটি কার্যকর এবং নির্ভরযোগ্য থাকতে সহায়তা করে।

3. পুনর্নবীকরণযোগ্য শক্তি সিস্টেমঃ ওভারহেড উচ্চ ভোল্টেজ উল্লম্ব বিচ্ছিন্ন সুইচটি পুনর্নবীকরণযোগ্য শক্তি সিস্টেমে যেমন বায়ু ও সৌর বিদ্যুৎ কেন্দ্রগুলিতেও ব্যবহৃত হয়,রক্ষণাবেক্ষণ বা মেরামতের জন্য ট্রান্সমিশন লাইনের অংশগুলি বিচ্ছিন্ন করতেএটি রক্ষণাবেক্ষণ বা মেরামতের সময়ও পুনর্নবীকরণযোগ্য শক্তি সিস্টেমটি কার্যকর এবং নির্ভরযোগ্য থাকতে সহায়তা করে।

টেকনিক্যাল প্যারামিটারঃ
