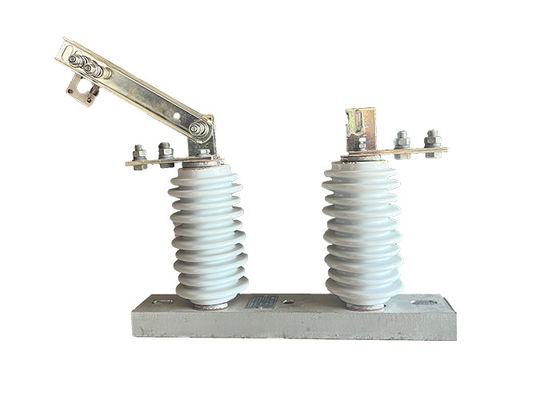

GW9-10/630A উচ্চ ভোল্টেজ ডিসি সংযোগ বিচ্ছিন্ন সুইচ স্বয়ংক্রিয় রিসেট সুরক্ষার জন্য ওভারহেড পাওয়ার লাইন ইনস্টল করা

GW9-10/630A উচ্চ ভোল্টেজ ডিসি সংযোগ বিচ্ছিন্ন সুইচ স্বয়ংক্রিয় রিসেট সুরক্ষার জন্য ওভারহেড পাওয়ার লাইন ইনস্টল করা

পণ্যের বর্ণনাঃ

হাই ভোল্টেজ আইসোলেটার সুইচগুলি পাওয়ার ট্রান্সমিশন এবং বিতরণ সিস্টেমের অপরিহার্য উপাদান।যেহেতু তারা রক্ষণাবেক্ষণ বা মেরামতের কাজের জন্য নেটওয়ার্কের নির্দিষ্ট অংশগুলিকে বিচ্ছিন্ন করতে দেয়ত্রুটি বা অন্য কোনও অস্বাভাবিক অবস্থার ক্ষেত্রে নেটওয়ার্কের অংশগুলিকে বিচ্ছিন্ন করতেও এগুলি ব্যবহার করা যেতে পারে।

এই সুইচগুলি উচ্চ ভোল্টেজ এবং স্রোত পরিচালনা করার জন্য ডিজাইন করা হয়েছে এবং সাধারণত স্টেইনলেস স্টিল, অ্যালুমিনিয়াম বা তামা যেমন টেকসই এবং শক্তসমর্থ উপকরণ থেকে নির্মিত হয়।এগুলি কঠোর পরিবেশগত অবস্থার প্রতিরোধের জন্য ডিজাইন করা হয়েছে, যেমন চরম তাপমাত্রা, শক্তিশালী বাতাস এবং ভারী বৃষ্টিপাত।

উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলির বিভিন্ন ধরণের রয়েছে, যার মধ্যে রয়েছে এয়ার-ব্রেক সুইচ, তেল-ডুবিয়ে থাকা সুইচ এবং গ্যাস-বিচ্ছিন্ন সুইচ। এয়ার-ব্রেক সুইচগুলি সর্বাধিক সাধারণ প্রকার,এবং তারা যোগাযোগের একটি সেট ব্যবহার করে কাজ করে যা শারীরিকভাবে বিচ্ছিন্ন যখন সুইচ খোলা হয়তেল নিমজ্জিত সুইচগুলি সাধারণত উচ্চ ভোল্টেজ অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় এবং সুইচটি খোলার সময় আর্কিং প্রতিরোধ করতে তেল দিয়ে ভরা হয়।গ্যাস-বিচ্ছিন্ন সুইচগুলি সুইচ পরিচিতিগুলি বিচ্ছিন্ন করতে সালফার হেক্সাফ্লোরাইড গ্যাস ব্যবহার করে, যা ছোট এবং আরও কমপ্যাক্ট সুইচ ডিজাইনের অনুমতি দেয়।

হাই ভোল্টেজ আইসোলেটর সুইচগুলি যথাযথ প্রশিক্ষণপ্রাপ্ত যোগ্য কর্মীদের দ্বারা পরিচালিত এবং রক্ষণাবেক্ষণ করা উচিত। এই সুইচগুলির সাথে কাজ করার সময় নিরাপত্তা পদ্ধতি অনুসরণ করা উচিত,যথাযথ ব্যক্তিগত সুরক্ষা সরঞ্জাম ব্যবহার এবং সরঞ্জামগুলির দুর্ঘটনাক্রমে শক্তি সঞ্চালন রোধ করার জন্য লকআউট / ট্যাগ আউট পদ্ধতি অনুসরণ করা সহউচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলির নিয়মিত রক্ষণাবেক্ষণ এবং পরীক্ষা করাও গুরুত্বপূর্ণ যাতে তারা সঠিকভাবে কাজ করে এবং ব্যবহারের জন্য নিরাপদ।

আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকারের সাথে সম্পর্কঃ

বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকার এবং বহিরঙ্গন উচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্ন আইসোলেটরের মধ্যে সম্পর্ক বিদ্যুতের সিস্টেমে তাদের পরিপূরক ভূমিকা রয়েছেঃ

সার্কিট বিচ্ছিন্নতাঃ ভ্যাকুয়াম সার্কিট ব্রেকার স্বাভাবিক অপারেশনের সময় বা ত্রুটির ক্ষেত্রে বৈদ্যুতিক সার্কিট বিচ্ছিন্ন করার জন্য দায়ী।এটি বর্তমান প্রবাহ বিরতি প্রাথমিক উপায় হিসাবে কাজ করেএর বিপরীতে, সংযোগ বিচ্ছিন্নকারীটি রক্ষণাবেক্ষণ বা মেরামত কার্যক্রমের সময় সার্কিটটিকে পাওয়ার উত্স থেকে বিচ্ছিন্ন করতে ব্যবহৃত হয়।এটি শারীরিকভাবে সার্কিট খোলার দ্বারা নিরাপত্তা একটি অতিরিক্ত স্তর প্রদান করে.

সমন্বয়: উচ্চ ভোল্টেজ পাওয়ার সিস্টেমে, ভ্যাকুয়াম সার্কিট ব্রেকার এবং সংযোগ বিচ্ছিন্নকারী প্রায়ই একসাথে কাজ করার জন্য সমন্বয় করা হয়।সার্কিট ব্রেকার ত্রুটি সনাক্ত এবং বর্তমান প্রবাহ বাধা করার জন্য ট্রিপিং জন্য দায়ী, যখন সংযোগ বিচ্ছিন্নকারী শারীরিকভাবে সার্কিট বিচ্ছিন্ন এবং সংযোগ বিচ্ছিন্ন একটি দৃশ্যমান ইঙ্গিত প্রদান করতে ব্যবহৃত হয়।

নিরাপত্তা ও রক্ষণাবেক্ষণঃ রক্ষণাবেক্ষণ কর্মীদের নিরাপত্তা নিশ্চিত করার জন্য সংযোগ বিচ্ছিন্নকারী একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। বৈদ্যুতিক সরঞ্জামগুলিতে কোনও রক্ষণাবেক্ষণ কাজ সম্পাদন করার আগে,ডিসকানেক্ট আইসোলেটর সার্কিটটি খুলতে এবং একটি দৃশ্যমান বায়ু ফাঁক সরবরাহ করতে কাজ করেএটি নিশ্চিত করে যে সরঞ্জামটি শক্তিহীন এবং কাজ করার জন্য নিরাপদ। অন্যদিকে, ভ্যাকুয়াম সার্কিট ব্রেকার স্বাভাবিক ক্রিয়াকলাপের সময় এবং ত্রুটির ক্ষেত্রে সিস্টেমকে রক্ষা করে।

1যখন এইচভি বৈদ্যুতিক বিচ্ছিন্নকারী বন্ধ অবস্থানে থাকে, তখন বিচ্ছিন্নকারীটির পরিচিতিগুলি একে অপরের সাথে যোগাযোগ করে, সার্কিটের মাধ্যমে বর্তমান প্রবাহিত করতে দেয়।এইচভি বৈদ্যুতিক বিচ্ছিন্নকারীটি ম্যানুয়ালি বা দূরবর্তীভাবে বিচ্ছিন্নকারীটি পরিচালনা করে বন্ধ করা হয়, এইচভি বৈদ্যুতিক বিচ্ছিন্নকারী টাইপ উপর নির্ভর করে।

2পাওয়ার সিস্টেমের একটি অংশ বিচ্ছিন্ন করার জন্য, এইচভি বৈদ্যুতিক বিচ্ছিন্নকারীটি খুলতে হবে।এটি সাধারণত যোগাযোগ বিচ্ছিন্ন এবং সার্কিট মাধ্যমে বর্তমান প্রবাহ বিরতি জন্য ম্যানুয়ালি বা দূরবর্তী অপারেটিং দ্বারা সম্পন্ন করা হয়.

3.এইচভি বৈদ্যুতিক বিচ্ছিন্নকারীটি খোলার পরে, বিদ্যুৎ সিস্টেমের যে অংশটি বিচ্ছিন্নকারীটির সাথে সংযুক্ত তা সিস্টেমের বাকি অংশ থেকে বিচ্ছিন্ন হয়।এটি বিচ্ছিন্ন সার্কিট উপর নিরাপদভাবে রক্ষণাবেক্ষণ বা মেরামত কাজ সঞ্চালন করতে পারবেন.

4যখন রক্ষণাবেক্ষণ বা মেরামতের কাজ শেষ হয়, তখন বিচ্ছিন্ন সার্কিটে শক্তি পুনরুদ্ধার করতে এইচভি বৈদ্যুতিক বিচ্ছিন্নকারী বন্ধ করা যেতে পারে।এই যোগাযোগ সংযোগ এবং সার্কিট মাধ্যমে বর্তমান প্রবাহ পুনরুদ্ধার করার জন্য ম্যানুয়ালি বা দূরবর্তী অপারেটিং দ্বারা সম্পন্ন করা হয়.

উপকারিতা:

1সহজ কাঠামোঃ বিচ্ছিন্নতা সুইচটি একটি সরল কাঠামোর সাথে ডিজাইন করা হয়েছে, যা বোঝা এবং পরিচালনা করা সহজ করে তোলে।

কম রক্ষণাবেক্ষণঃ এর নকশা এবং নির্মাণের কারণে, বিচ্ছিন্নতা সুইচটির ন্যূনতম রক্ষণাবেক্ষণের প্রয়োজন হয়, ঘন ঘন পরিদর্শন এবং মেরামতের প্রয়োজন হ্রাস করে।

2. উচ্চ বিরতি এবং বন্ধের রৈখিকতাঃ বিচ্ছিন্ন সুইচটির দুর্দান্ত বিরতি এবং বন্ধের রৈখিকতা রয়েছে, সুইচিং অপারেশন চলাকালীন মসৃণ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

3উচ্চ নির্ভরযোগ্যতাঃ সুইচটি নির্ভরযোগ্য পারফরম্যান্স প্রদানের জন্য নির্মিত হয়েছে, অপারেশন চলাকালীন ত্রুটি বা ব্যর্থতার ঝুঁকি হ্রাস করে।

4. আন্তর্জাতিক মানের সাথে তুলনাযোগ্যঃ GW9-12 ((W) সিরিজের বিচ্ছিন্নতা সুইচ দেশীয় এবং আন্তর্জাতিকভাবে অনুরূপ পণ্যগুলির স্তর পূরণ করে বা অতিক্রম করে,বাজারে এর সামঞ্জস্যতা এবং প্রতিযোগিতামূলকতা নিশ্চিত করা.

নিরাপত্তা সংক্রান্ত টিপস:

1. সুইচটির সঠিক কাজ নিশ্চিত করার জন্য রুটিন টেস্টিং এবং রক্ষণাবেক্ষণ করা। এর মধ্যে সুইচটির বিচ্ছিন্নতা প্রতিরোধের পরীক্ষা, সুরক্ষা ইন্টারলকগুলির কার্যকারিতা যাচাই করা অন্তর্ভুক্ত।এবং কোনো অস্বাভাবিক গরম বা কম্পন জন্য চেক.

2. সুইচ এর রক্ষণাবেক্ষণ বা মেরামতের কাজ করার আগে একটি লকআউট / ট্যাগআউট পদ্ধতি বাস্তবায়ন করুন।এই পদ্ধতিতে কাজ চলাকালীন দুর্ঘটনাক্রমে শক্তি সঞ্চালন রোধ করার জন্য সুইচটি লক এবং ট্যাগিং জড়িত, একটি অতিরিক্ত নিরাপত্তা স্তর প্রদান করে।

3. সুইচ পরিচালনা বা কাজ করবে যারা কর্মীদের পর্যাপ্ত প্রশিক্ষণ প্রদান। প্রশিক্ষণ সঠিক হ্যান্ডলিং, অপারেশন এবং রক্ষণাবেক্ষণ পদ্ধতি অন্তর্ভুক্ত করা উচিত,পাশাপাশি স্যুইচিং এর সাথে যুক্ত সম্ভাব্য বিপদ.

4. একটি ব্যাপক নিরাপত্তা ব্যবস্থাপনা ব্যবস্থা বাস্তবায়ন করা যা নিয়মিত নিরাপত্তা নিরীক্ষা, বিপদের মূল্যায়ন এবং দুর্ঘটনার প্রতিবেদন অন্তর্ভুক্ত করে।নিরাপত্তা সংক্রান্ত এই সক্রিয় পদ্ধতি দুর্ঘটনা বা আহত হওয়ার আগে সম্ভাব্য ঝুঁকিগুলি সনাক্ত এবং মোকাবেলা করতে সহায়তা করে.

5. বন্ধ বা সীমিত স্থানে অবস্থিত উচ্চ ভোল্টেজ বিচ্ছিন্নকারী সুইচগুলির জন্য যথাযথ বায়ুচলাচল এবং শীতল সিস্টেম রয়েছে তা নিশ্চিত করুন। 6.পর্যাপ্ত বায়ুচলাচল তাপ দূর করতে সাহায্য করে এবং সুইচকে অতিরিক্ত গরম হতে বাধা দেয়, যা অচলাবস্থা বা এমনকি আগুনের দিকে পরিচালিত করতে পারে।

অবস্থা:

1. উচ্চতা 1000 মিটার অতিক্রম করে না

2. পরিবেষ্টিত বায়ুর তাপমাত্রাঃ সর্বোচ্চ + 40'C; সর্বনিম্নঃসাধারণ এলাকা -30'C, প্যারামোস -40'C;

3. বায়ুর চাপ 700Pa অতিক্রম করে না. ((বায়ুর গতি 34m / s এর সাথে মিলে যায়);

4ভূমিকম্পের তীব্রতা ৮ ডিগ্রি ছাড়িয়ে যাবে না।

5. কাজের পরিস্থিতিতে ঘন ঘন ভারী কম্পন নেই;

6সাধারণ ধরনের বিচ্ছিন্নকারী ইনস্টলেশন সাইট গ্যাস, ধোঁয়া রাসায়নিক জমা, লবণ স্প্রে কুয়াশা, ধুলো থেকে দূরে রাখা উচিত

এবং অন্যান্য বিস্ফোরক এবং ক্ষয়কারী পদার্থ যা আইসোলেশনের বিচ্ছিন্নতা এবং পরিবাহিতা ক্ষমতাকে গুরুতরভাবে প্রভাবিত করে

7. দূষণ-প্রমাণ টাইপ বিচ্ছিন্নকারী গুরুতর নোংরা conduction এলাকায় প্রযোজ্য, তবে, এটা কোন বিস্ফোরক বিষয় এবং আগুন সৃষ্টি বিষয় হওয়া উচিত নয়

টেকনিক্যাল প্যারামিটারঃ
