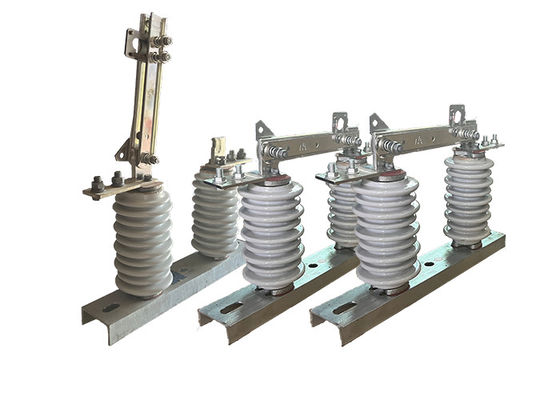

GW9-10 হাই ভোল্টেজ আইসোলেটর সুইচ 630A ওভারহেড লাইন ডিসকানেক্ট সুইচ পাওয়ার সিস্টেমে ব্যবহৃত সুরক্ষার জন্য

GW9-10 হাই ভোল্টেজ আইসোলেটর সুইচ 630A ওভারহেড লাইন ডিসকানেক্ট সুইচ পাওয়ার সিস্টেমে ব্যবহৃত সুরক্ষার জন্য

পণ্যের বর্ণনাঃ

হাই ভোল্টেজ আইসোলেটর সুইচ হল একটি বৈদ্যুতিক সুইচ যা রক্ষণাবেক্ষণ বা সুরক্ষা উদ্দেশ্যে সিস্টেমের বাকি অংশ থেকে একটি সার্কিটকে বিচ্ছিন্ন করতে বিদ্যুৎ সিস্টেমে ব্যবহৃত হয়।"উল্লম্ব" শব্দটি আইসোলেটরের দৃষ্টিভঙ্গি বোঝায়।, যা একটি সমর্থন কাঠামোর উপর উল্লম্বভাবে মাউন্ট করা হয়।

হাই ভোল্টেজ আইসোলেটর সুইচগুলি সাধারণত রক্ষণাবেক্ষণ বা মেরামতের কাজের জন্য নেটওয়ার্কের বিভাগগুলিকে বিচ্ছিন্ন করতে উচ্চ ভোল্টেজ ট্রান্সমিশন এবং বিতরণ সিস্টেমে ব্যবহৃত হয়।এগুলি উচ্চ ভোল্টেজ এবং স্রোত পরিচালনা করার জন্য ডিজাইন করা হয়েছে এবং প্রায়শই বহিরঙ্গন স্থানে ইনস্টল করা হয়.

হাই ভোল্টেজ আইসোলেটর সুইচগুলি সাধারণত স্থির এবং চলনশীল পরিচিতিগুলির একটি সেট নিয়ে গঠিত যা একটি বায়ু ফাঁক দ্বারা পৃথক করা হয়। যখন আইসোলেটর সুইচটি বন্ধ অবস্থানে থাকে,পরিচিতিগুলি একে অপরের সাথে যোগাযোগ করেযখন বিচ্ছিন্নকারী সুইচ খোলা হয়, যোগাযোগ পৃথক করা হয়,সার্কিট মাধ্যমে বর্তমান প্রবাহ বিরতি এবং সিস্টেমের বাকি থেকে এটি বিচ্ছিন্ন.

হাই ভোল্টেজ আইসোলেটর সুইচগুলি বিদ্যুৎ সিস্টেমের নিরাপত্তা এবং নির্ভরযোগ্যতার একটি গুরুত্বপূর্ণ উপাদান এবং বিভিন্ন পরিবেশগত অবস্থার মধ্যে কাজ করার জন্য ডিজাইন করা হয়েছে।তারা প্রায়ই কঠোর পরীক্ষার এবং সার্টিফিকেশন প্রয়োজনীয়তা সাপেক্ষে তারা কর্মক্ষমতা এবং নিরাপত্তা জন্য শিল্প মান পূরণ নিশ্চিত করতে.

গঠনঃ

এই পণ্যটি বেস (প্লেট), পোস্ট আইসোলেটর, পরিবাহী অংশ এবং ইন্টারলক ডিভাইস দিয়ে গঠিত। ছুরির এক প্রান্ত বল্টস মাধ্যমে গতিশীল যোগাযোগ ছুরির মাথার উপর ইনস্টল করা হয়,এবং ছুরি অন্য প্রান্ত পৃথকভাবে স্ট্যাটিক যোগাযোগ মাথা সঙ্গে সংযুক্ত করা হয়, এবং প্রতিটি পাশ কম্প্রেশন স্প্রিংয়ের চাপ দ্বারা একটি ভাল যোগাযোগের অবস্থায় রাখা হয়। প্রতিটি ছুরি স্লট আকৃতির টাইপ, যা না শুধুমাত্র ছুরি তাপ dissipation পৃষ্ঠ বৃদ্ধি,কিন্তু তাপমাত্রা বৃদ্ধি কমাতে সহায়ক, এবং ছুরিটির যান্ত্রিক শক্তি উন্নত করে, শর্ট সার্কিটের বিরুদ্ধে গতিশীল তাপ স্থিতিশীলতা তৈরি করে।যোগাযোগের ছুরির ঘূর্ণনহীন প্রান্তে ইনস্টল করা ইন্টারলকিং অংশ এবং স্ট্যাটিক যোগাযোগের স্ট্যাটিক লকিং হুক খোলা লকিং ডিভাইস গঠন করে, যা ব্রেক বন্ধ হলে স্বয়ংক্রিয়ভাবে লক হয়, যাতে ব্রেক ছুরিটি নিজের ওজন বা বৈদ্যুতিক শক্তির কারণে নিজে থেকে পড়ে না,কারণ ছাড়াই ব্রেক খোলা.

বৈশিষ্ট্যঃ

1. উচ্চ ভোল্টেজ এবং বর্তমান হ্যান্ডলিং ক্ষমতাঃ উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি উচ্চ ভোল্টেজ শক্তি সিস্টেমে সাধারণত পাওয়া উচ্চ ভোল্টেজ এবং স্রোতগুলি পরিচালনা করার জন্য ডিজাইন করা হয়েছে,এবং সাধারণত ৬৯ কিলোভোল্ট এবং তার বেশি জন্য রেট করা হয়.

2. স্থির এবং চলনশীল পরিচিতিঃ উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলির স্থির এবং চলনশীল পরিচিতিগুলির একটি সেট রয়েছে যা একটি বায়ু ফাঁক দ্বারা পৃথক করা হয়। যখন সুইচটি বন্ধ হয়,পরিচিতিগুলি একে অপরের সাথে যোগাযোগ করেযখন সুইচটি খোলা হয়, তখন পরিচিতিগুলি পৃথক হয়ে যায়, সার্কিটের মাধ্যমে বর্তমান প্রবাহকে বাধাগ্রস্ত করে।

3ম্যানুয়াল বা মোটরাইজড অপারেশনঃ উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি নির্দিষ্ট অ্যাপ্লিকেশন এবং প্রয়োজনীয়তার উপর নির্ভর করে ম্যানুয়াল বা মোটরাইজড অপারেট করা যেতে পারে।মোটরযুক্ত সুইচগুলি দূরবর্তী অপারেটিংয়ের অনুমতি দেয়, যা নিরাপত্তা ও সুবিধা বৃদ্ধি করতে পারে।

4.আউটডোর নির্মাণঃ উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি বহিরঙ্গন ব্যবহারের জন্য ডিজাইন করা হয়েছে এবং সাধারণত ইস্পাত বা অ্যালুমিনিয়ামের মতো টেকসই উপকরণ থেকে তৈরি করা হয়।এগুলি কঠিন পরিবেশের অবস্থার প্রতিরোধের জন্য নির্মিত, যেমন চরম তাপমাত্রা, বাতাস, বৃষ্টি এবং ধুলো।

5.ভিজ্যুয়াল সূচকঃ উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলিতে প্রায়শই সুইচটির অবস্থা দেখানোর জন্য ভিজ্যুয়াল সূচক থাকে, যেমন খোলা বা বন্ধ।এটি অপারেটরদের দ্রুত এবং সহজেই সুইচ অবস্থা নির্ধারণ করতে পারবেন.

6নিরাপত্তা বৈশিষ্ট্যঃ উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি শ্রমিক এবং জনসাধারণকে বৈদ্যুতিক বিপদ থেকে রক্ষা করার জন্য নিরাপত্তা বৈশিষ্ট্যগুলির সাথে ডিজাইন করা হয়েছে,যেমন সিস্টেমের সক্রিয় অংশের সাথে দুর্ঘটনাক্রমে যোগাযোগএই বৈশিষ্ট্যগুলির মধ্যে নিরাপত্তা ইন্টারলক, গ্রাউন্ডিং বিধান এবং সতর্কতা লেবেল অন্তর্ভুক্ত থাকতে পারে।

নিরাপত্তা সংক্রান্ত টিপস:

1. উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলির জন্য দূরবর্তী পর্যবেক্ষণ এবং নিয়ন্ত্রণ ব্যবস্থা বাস্তবায়নের বিষয়টি বিবেচনা করুন। এই সিস্টেমগুলি সুইচগুলির অবস্থা, লোডের অবস্থা এবং ত্রুটি সনাক্তকরণের রিয়েল-টাইম পর্যবেক্ষণের অনুমতি দেয়,অপারেশনাল দক্ষতা বৃদ্ধি এবং ম্যানুয়াল হস্তক্ষেপের প্রয়োজন হ্রাস.

2সরঞ্জামগুলির সাথে যুক্ত উচ্চ ভোল্টেজ এবং সম্ভাব্য বিপদের বিষয়ে কর্মীদের সতর্ক করার জন্য সুইচটির কাছে স্পষ্ট এবং দৃশ্যমান সতর্কতা চিহ্ন এবং লেবেল সরবরাহ করুন।এটি সচেতনতা বাড়াতে সাহায্য করে এবং নিরাপত্তা প্রোটোকল মেনে চলতে উৎসাহিত করে.

3. সুইচটির জন্য নিয়মিত রক্ষণাবেক্ষণের সময়সূচী স্থাপন করুন এবং এটি যত্ন সহকারে মেনে চলুন। নিয়মিত রক্ষণাবেক্ষণ সম্ভাব্য সমস্যাগুলিকে প্রাথমিকভাবে সনাক্ত করতে এবং সমাধান করতে সহায়তা করে,সুইচটিকে সর্বোত্তম অবস্থায় রাখা এবং অপ্রত্যাশিত ব্যর্থতার সম্ভাবনা হ্রাস করা.

4বিদ্যুৎ বিচ্ছিন্নতা বা জরুরী পরিস্থিতিতে একটি নির্ভরযোগ্য ব্যাক-আপ পাওয়ার উত্স বা জরুরী পরিকল্পনা বজায় রাখুন।এই সুইচ এখনও অপারেটিং বা বিচ্ছিন্ন করা যেতে পারে যখন প্রাথমিক শক্তি সরবরাহ অনুপলব্ধ নিশ্চিত করে, যা ব্যাঘাতকে কমিয়ে দেয় এবং নিরাপত্তা বজায় রাখে।

5. উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচ ইনস্টল বা চালু করার আগে পুঙ্খানুপুঙ্খ ঝুঁকি মূল্যায়ন করা। মূল্যায়ন যেমন পরিবেশগত অবস্থা, সম্ভাব্য বৈদ্যুতিক ত্রুটি যেমন কারণ বিবেচনা করা উচিত,এবং পর্যাপ্ত নিরাপত্তা ব্যবস্থা নিশ্চিত করার জন্য কর্মী বা সংবেদনশীল সরঞ্জামের নিকটবর্তীতা।

6. উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচ সম্পর্কিত শিল্পের মান, প্রবিধান এবং সেরা অনুশীলনগুলির সাথে আপডেট থাকুন। প্রাসঙ্গিক মানগুলির সাথে সম্মতি,যেমন বিদ্যুৎ নিরাপত্তা কর্তৃপক্ষ কর্তৃক নির্ধারিত, সুইচটি ন্যূনতম নিরাপত্তা প্রয়োজনীয়তা পূরণ করে এবং গ্রহণযোগ্য সীমার মধ্যে কাজ করে তা নিশ্চিত করতে সহায়তা করে।

টেকনিক্যাল প্যারামিটারঃ
