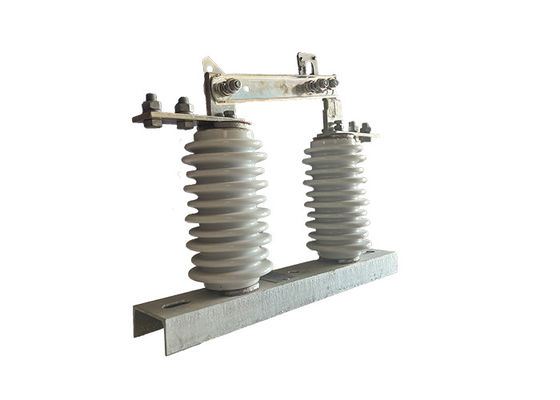

বহনযোগ্য উচ্চ ভোল্টেজ ডিসি সংযোগ বিচ্ছিন্ন সুইচ একক ফেজ বিচ্ছিন্ন সুইচ 1000 মিটার উচ্চতা বহিরঙ্গন ভিসিবি সঙ্গে ব্যবহৃত

বহনযোগ্য উচ্চ ভোল্টেজ ডিসি সংযোগ বিচ্ছিন্ন সুইচ একক ফেজ বিচ্ছিন্ন সুইচ 1000 মিটার উচ্চতা বহিরঙ্গন ভিসিবি সঙ্গে ব্যবহৃত

পণ্যের বর্ণনাঃ

হাই ভোল্টেজ আইসোলেটর সুইচ হল একটি বৈদ্যুতিক সুইচ যা তার পাওয়ার উত্স থেকে একটি সার্কিট সংযোগ বিচ্ছিন্ন করতে ব্যবহৃত হয়।এটি সাধারণত উচ্চ-ভোল্টেজ পাওয়ার ট্রান্সমিশন এবং বিতরণ সিস্টেমে ব্যবহৃত হয় যাতে রক্ষণাবেক্ষণ কর্মীরা বিদ্যুৎস্পৃষ্ট হওয়ার ঝুঁকি ছাড়াই নিরাপদে সরঞ্জামগুলিতে কাজ করতে পারে.

হাই ভোল্টেজ ইলেকট্রিকাল ডিসকানেক্টর একটি ব্লেড বা যোগাযোগ আছে যা মেরু ঘোরানো দ্বারা খোলা বা বন্ধ করা যেতে পারে, যা সার্কিটটি চালু বা বন্ধ করে দেয়।মেরু সাধারণত উচ্চ ভোল্টেজ থেকে অপারেটর বিচ্ছিন্ন করার জন্য একটি অ-পরিবাহী উপাদান আছে.

হাই ভোল্টেজ আইসোলেটর সুইচ বিভিন্ন ডিজাইন এবং আকারের মধ্যে আসে, তারা নিয়ন্ত্রণ করার উদ্দেশ্যে সার্কিটের ভোল্টেজ এবং বর্তমান রেটিং উপর নির্ভর করে।এগুলি প্রায়শই একটি মুল বা কাঠামোর উপর লাগানো হয় এবং সাধারণত অন্যান্য সুরক্ষা সরঞ্জামগুলির সাথে একসাথে ব্যবহৃত হয়, যেমন সার্কিট ব্রেকার এবং ফিউজ, বৈদ্যুতিক সিস্টেমের নিরাপত্তা এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য।

অপারেশনঃ

1সুইচ বন্ধ করাঃ যখন সুইচ বন্ধ করা হয়, সার্কিটের দুটি পরিবাহী অংশ একে অপরের সংস্পর্শে আনা হয়, যা সার্কিটের মাধ্যমে বৈদ্যুতিক স্রোত প্রবাহিত করতে দেয়।

2সুইচ খোলাঃ সুইচ খোলা হলে সার্কিটের দুটি পরিবাহী অংশের মধ্যে একটি বায়ু ফাঁক তৈরি হয়, কার্যকরভাবে সিস্টেমের বাকি অংশ থেকে বিভাগটি বিচ্ছিন্ন করে।এটি সাধারণত রক্ষণাবেক্ষণের জন্য করা হয়, মেরামত বা পরীক্ষার কাজ নিরাপদে সম্পন্ন করা হবে।

3সার্কিট গ্রাউন্ডিংঃ সার্কিটের বিচ্ছিন্ন অংশে কোনও কাজ করার আগে, কোনও অবশিষ্ট বৈদ্যুতিক চার্জ গঠনের প্রতিরোধের জন্য সার্কিটটি গ্রাউন্ড করা গুরুত্বপূর্ণ।এটি সাধারণত একটি পৃথিবী সুইচ বা গ্রাউন্ডিং ইলেক্ট্রোড ব্যবহার করে করা হয়.

এটা লক্ষ্য করা গুরুত্বপূর্ণ যে উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলির অপারেশন শুধুমাত্র প্রশিক্ষিত এবং যোগ্য কর্মীদের দ্বারা করা উচিত,যেহেতু তারা ভুলভাবে পরিচালিত হলে বিদ্যুৎ শক বা আঘাতের গুরুতর ঝুঁকি তৈরি করতে পারেএছাড়াও, উচ্চ ভোল্টেজ সরঞ্জামগুলির সাথে কাজ করার সময় উপযুক্ত সুরক্ষা পোশাক এবং সরঞ্জাম পরা সহ সমস্ত সুরক্ষা পদ্ধতি এবং নির্দেশিকা অনুসরণ করা গুরুত্বপূর্ণ।বিচ্ছিন্ন সরঞ্জাম ব্যবহার করে, এবং নিশ্চিত করুন যে এলাকাটি কোনও জ্বলনযোগ্য বা বিস্ফোরক পদার্থ থেকে মুক্ত।

বৈশিষ্ট্যঃ

1বিচ্ছিন্নতাঃ স্যুইচটি রক্ষণাবেক্ষণ বা মেরামতের উদ্দেশ্যে পাওয়ার সিস্টেমের একটি একক ফেজ বিচ্ছিন্ন করতে ব্যবহৃত হয়।

2উচ্চ ভোল্টেজ রেটিংঃ এই সুইচগুলি উচ্চ ভোল্টেজ স্তরগুলি পরিচালনা করার জন্য ডিজাইন করা হয়েছে, সাধারণত কয়েক কিলোভোল্ট থেকে কয়েকশ কিলোভোল্ট পর্যন্ত।

3.ম্যানুয়াল অপারেশনঃ সুইচটি হুকস্টিক বা লিভারের সাহায্যে ম্যানুয়ালি পরিচালিত হয়। অপারেটরকে সুইচটির নিরাপদ অপারেশন সম্পর্কে প্রশিক্ষিত হতে হবে।

4.ভিজ্যুয়াল ইন্ডিকেটর: কিছু সুইচগুলিতে ভিজ্যুয়াল ইন্ডিকেটর রয়েছে যা সুইচটি খোলা বা বন্ধ আছে কিনা তা দেখায়, যা অপারেটরদের সার্কিটের অবস্থা জানা সহজ করে তোলে।

5স্থায়িত্বঃ এই সুইচগুলি কঠোর পরিবেশগত অবস্থার প্রতিরোধের জন্য ডিজাইন করা হয়েছে, যেমন চরম তাপমাত্রা, আর্দ্রতা এবং ক্ষয়কারী পদার্থ।

6.নিরাপত্তা বৈশিষ্ট্যঃ সুইচটি বিদ্যুতের বিপদ থেকে অপারেটরদের রক্ষা করার জন্য নিরাপত্তা বৈশিষ্ট্যগুলির সাথে ডিজাইন করা হয়েছে, যেমন বৈদ্যুতিক উপাদানগুলির সাথে দুর্ঘটনাক্রমে যোগাযোগ রোধ করা।

7কমপ্যাক্ট আকারঃ এক-ফেজ উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলি সাধারণত আকারে কমপ্যাক্ট এবং সংকুচিত স্থানে ইনস্টল করা যেতে পারে।

প্রয়োগঃ

1সার্কিট বিচ্ছিন্নতাঃ হাই ভোল্টেজ বিচ্ছিন্নকারী সুইচগুলি রক্ষণাবেক্ষণ, মেরামত বা পরীক্ষার উদ্দেশ্যে একটি উচ্চ ভোল্টেজ সার্কিটের একটি বিভাগ বিচ্ছিন্ন করতে ব্যবহৃত হয়। সুইচটি খুললে,সেকশনটি সিস্টেমের বাকি অংশ থেকে কার্যকরভাবে সংযোগ বিচ্ছিন্ন করা যায়, যাতে কাজ নিরাপদে করা যায়।

2লোড সুইচিংঃ উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলি সার্কিটে বৈদ্যুতিক শক্তির প্রবাহ নিয়ন্ত্রণের জন্য লোড সুইচ হিসাবে ব্যবহার করা যেতে পারে।তারা বিশেষ করে পরিস্থিতিতে যেখানে লোড অপেক্ষাকৃত ছোট এবং একটি সার্কিট ব্রেকার বা ফিউজ প্রয়োজন হয় না দরকারী.

3. ওভারহেড লাইন সুরক্ষাঃ বজ্রপাত এবং অন্যান্য বৈদ্যুতিক ব্যাঘাতের বিরুদ্ধে সুরক্ষা প্রদানের জন্য উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলি প্রায়শই ওভারহেড বিদ্যুৎ লাইনে ইনস্টল করা হয়।লাইনের একটি অংশ বিচ্ছিন্ন করে, সুইচটি সরঞ্জামগুলির ক্ষতি রোধ করতে এবং বিদ্যুৎ বিচ্ছিন্নতার ঝুঁকি হ্রাস করতে সহায়তা করতে পারে।

4ট্রান্সফরমার সুরক্ষাঃ হাই ভোল্টেজ আইসোলেটর সুইচগুলি ত্রুটি বা অতিরিক্ত বোঝার ক্ষেত্রে বৈদ্যুতিক নেটওয়ার্ক থেকে বিচ্ছিন্ন করে ট্রান্সফরমারগুলিকে সুরক্ষিত করতেও ব্যবহৃত হয়। সুইচটি খুললে,ট্রান্সফরমারটি নেটওয়ার্ক থেকে বিচ্ছিন্ন হতে পারে, ট্রান্সফরমার এবং অন্যান্য সরঞ্জাম ক্ষতি রোধ।

বাহ্যিক ভ্যাকুয়াম সার্কিট ব্রেকার দিয়ে কাজ করে:

বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকার এবং বহিরঙ্গন উচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্ন আইসোলেটরের মধ্যে সম্পর্ক বিদ্যুতের সিস্টেমে তাদের পরিপূরক ভূমিকা রয়েছেঃ

1. সার্কিট বিচ্ছিন্নতাঃ ভ্যাকুয়াম সার্কিট ব্রেকারটি স্বাভাবিক অপারেশনের সময় বা ত্রুটির ক্ষেত্রে বৈদ্যুতিক সার্কিট বিচ্ছিন্ন করার জন্য দায়ী।এটি বর্তমান প্রবাহ বিরতি প্রাথমিক উপায় হিসাবে কাজ করেএর বিপরীতে, সংযোগ বিচ্ছিন্নকারীটি রক্ষণাবেক্ষণ বা মেরামত কার্যক্রমের সময় সার্কিটটিকে পাওয়ার উত্স থেকে বিচ্ছিন্ন করতে ব্যবহৃত হয়।এটি শারীরিকভাবে সার্কিট খোলার দ্বারা নিরাপত্তা একটি অতিরিক্ত স্তর প্রদান করে.

2সমন্বয়ঃ উচ্চ-ভোল্টেজ পাওয়ার সিস্টেমে, ভ্যাকুয়াম সার্কিট ব্রেকার এবং সংযোগ বিচ্ছিন্নকারী প্রায়শই একসাথে কাজ করার জন্য সমন্বয় করা হয়।সার্কিট ব্রেকার ত্রুটি সনাক্ত এবং বর্তমান প্রবাহ বাধা করার জন্য ট্রিপিং জন্য দায়ী, যখন সংযোগ বিচ্ছিন্নকারী শারীরিকভাবে সার্কিট বিচ্ছিন্ন এবং সংযোগ বিচ্ছিন্ন একটি দৃশ্যমান ইঙ্গিত প্রদান করতে ব্যবহৃত হয়।

3নিরাপত্তা এবং রক্ষণাবেক্ষণঃ রক্ষণাবেক্ষণ কর্মীদের নিরাপত্তা নিশ্চিত করার জন্য সংযোগ বিচ্ছিন্নকারী একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। বৈদ্যুতিক সরঞ্জামগুলিতে কোনও রক্ষণাবেক্ষণ কাজ সম্পাদন করার আগে,ডিসকানেক্ট আইসোলেটর সার্কিটটি খুলতে এবং একটি দৃশ্যমান বায়ু ফাঁক সরবরাহ করতে কাজ করেএটি নিশ্চিত করে যে সরঞ্জামটি শক্তিহীন এবং কাজ করার জন্য নিরাপদ। অন্যদিকে, ভ্যাকুয়াম সার্কিট ব্রেকার স্বাভাবিক ক্রিয়াকলাপের সময় এবং ত্রুটির ক্ষেত্রে সিস্টেমকে রক্ষা করে।
