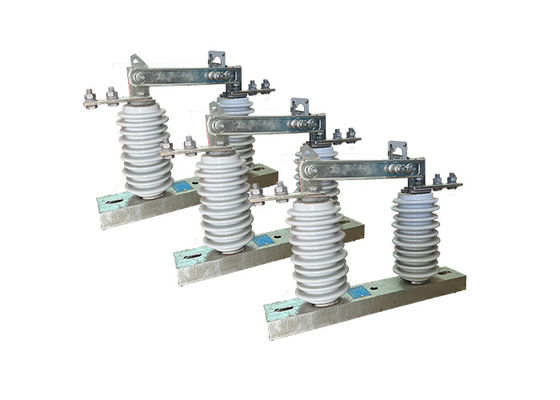

রক্ষণাবেক্ষণের জন্য ইন্ডাস্ট্রিয়াল গ্রে হাই ভোল্টেজ সিঙ্গল ফেজ আইসোলেটর সুইচ GW9-10/630A হুকস্টিক চালিত সুইচ

রক্ষণাবেক্ষণের জন্য ইন্ডাস্ট্রিয়াল গ্রে হাই ভোল্টেজ সিঙ্গল ফেজ আইসোলেটর সুইচ GW9-10/630A হুকস্টিক চালিত সুইচ

পণ্যের বর্ণনাঃ

উচ্চ-ভোল্টেজ বিচ্ছিন্নকারী সুইচ, যাকে সংযোগ বিচ্ছিন্ন সুইচ বা বিচ্ছিন্নকারী সুইচ নামেও পরিচিত, এটি উচ্চ-ভোল্টেজ শক্তি সিস্টেমের একটি প্রয়োজনীয় উপাদান।এটি একটি বৈদ্যুতিক সার্কিটের একটি নির্দিষ্ট অংশকে তার পাওয়ার উত্স থেকে বিচ্ছিন্ন বা বিচ্ছিন্ন করার উদ্দেশ্যে কাজ করে.

উচ্চ-ভোল্টেজ বিচ্ছিন্নকারী সুইচটির প্রাথমিক ফাংশন হ'ল শারীরিকভাবে বৈদ্যুতিক সার্কিটটি ভেঙে দেওয়া, সরঞ্জাম এবং পাওয়ার উত্সের মধ্যে একটি বিচ্ছেদ তৈরি করা।এই সংযোগ বিচ্ছিন্নতা এবং বিচ্ছিন্নতা রক্ষণাবেক্ষণ কর্মীদের বিদ্যুৎ শক ঝুঁকি ছাড়াই নিরাপদে সরঞ্জাম কাজ করতে পারবেন.

একটি ভ্যাকুয়াম সার্কিট ব্রেকারের বিপরীতে, উচ্চ-ভোল্টেজ বিচ্ছিন্নকারী সুইচটি আর্ক quenching ক্ষমতা প্রদান করে না।এটি সার্কিট সুইচিং বা ত্রুটি অবস্থার সময় হতে পারে যে বৈদ্যুতিক arcs বিরতি বা নিষ্ক্রিয় করার জন্য ডিজাইন করা হয় না.

উচ্চ-ভোল্টেজ পাওয়ার সিস্টেমে, উচ্চ-ভোল্টেজ বিচ্ছিন্নকারী সুইচটি প্রায়শই একটি ভ্যাকুয়াম সার্কিট ব্রেকারের সাথে সমন্বিত হয়।সার্কিট ব্রেকার ত্রুটি সনাক্ত এবং বর্তমান প্রবাহ বাধা করার জন্য ট্রিপিং জন্য দায়ী, যখন সংযোগ বিচ্ছিন্নকারী শারীরিকভাবে সার্কিট বিচ্ছিন্ন এবং চাক্ষুষভাবে সংযোগ বিচ্ছিন্ন নির্দেশ করতে কাজ করা হয়।

উচ্চ-ভোল্টেজ বিচ্ছিন্নকারী সুইচ রক্ষণাবেক্ষণ কর্মীদের নিরাপত্তা নিশ্চিত করার জন্য একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।ডিসকানেক্ট আইসোলেটর সার্কিট খুলতে এবং একটি দৃশ্যমান বায়ু ফাঁক তৈরি করতে কাজ করা হয়এই পদক্ষেপটি নিশ্চিত করে যে সরঞ্জামটি শক্তিহীন এবং রক্ষণাবেক্ষণের কার্যক্রমের জন্য নিরাপদ।

বৈশিষ্ট্যঃ

1উচ্চ ভোল্টেজ রেটিংঃ উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলি উচ্চ ভোল্টেজের স্তরের প্রতিরোধের জন্য ডিজাইন করা হয়েছে, সাধারণত কয়েক হাজার ভোল্ট থেকে কয়েকশো হাজার ভোল্ট পর্যন্ত।

2.শক্তিশালী নির্মাণঃ উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলি সাধারণত এমন উপকরণ দিয়ে তৈরি করা হয় যা বৈদ্যুতিক আর্কিং, জারা এবং অন্যান্য ধরণের ক্ষতির মতো পোর্সিলিন বা পলিমারের মতো অত্যন্ত প্রতিরোধী.

3আর্ক চ্যাটঃ অনেক উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলি আর্ক চ্যাট দিয়ে ডিজাইন করা হয়েছে, যা বৈদ্যুতিক আর্কিং দ্বারা উত্পাদিত তাপকে ছড়িয়ে দিতে এবং সুইচে ক্ষতি রোধ করতে সহায়তা করে।

4.আর্থ সুইচঃ কিছু উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচ একটি আর্থ সুইচ দিয়ে সজ্জিত, যা সার্কিটের বিচ্ছিন্ন বিভাগকে গ্রাউন্ডিং করে অতিরিক্ত স্তরের সুরক্ষা সরবরাহ করে।

5.ইন্টারলকিং মেকানিজম: রক্ষণাবেক্ষণের সময় সুইচটি দুর্ঘটনাক্রমে বন্ধ হওয়া এড়াতেঅনেক উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচ একটি interlocking প্রক্রিয়া দিয়ে সজ্জিত করা হয় যা সুইচ বন্ধ করা থেকে প্রতিরোধ করে যতক্ষণ না সমস্ত নিরাপত্তা পদ্ধতি অনুসরণ করা হয়েছে.

6. ভিজ্যুয়াল ইন্ডিকেটর: হাই ভোল্টেজ আইসোলেটর সুইচগুলিতে ভিজ্যুয়াল ইন্ডিকেটর যেমন লাইট বা পতাকা অন্তর্ভুক্ত থাকতে পারে,যা সুস্পষ্টভাবে নির্দেশ করে যে সুইচটি খোলা বা বন্ধ অবস্থানে আছে কিনা.

প্রয়োগঃ

1উচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি বিদ্যুৎ পরিবহন এবং বিতরণ ব্যবস্থার গুরুত্বপূর্ণ উপাদান।যেহেতু তারা রক্ষণাবেক্ষণ বা মেরামতের কাজের জন্য নেটওয়ার্কের নির্দিষ্ট অংশগুলিকে বিচ্ছিন্ন করতে দেয়ত্রুটি বা অন্য কোনও অস্বাভাবিক অবস্থার ক্ষেত্রে নেটওয়ার্কের অংশগুলিকে বিচ্ছিন্ন করতেও এগুলি ব্যবহার করা যেতে পারে।

2এই সুইচগুলি উচ্চ ভোল্টেজ এবং স্রোত পরিচালনা করার জন্য ডিজাইন করা হয়েছে এবং সাধারণত স্টেইনলেস স্টিল, অ্যালুমিনিয়াম বা তামার মতো টেকসই এবং শক্তিশালী উপকরণ থেকে তৈরি করা হয়।এগুলি কঠোর পরিবেশগত অবস্থার প্রতিরোধের জন্য ডিজাইন করা হয়েছে, যেমন চরম তাপমাত্রা, শক্তিশালী বাতাস এবং ভারী বৃষ্টিপাত।

3.এয়ার-ব্রেক সুইচ, তেল নিমজ্জিত সুইচ এবং গ্যাস-বিচ্ছিন্ন সুইচ সহ বিভিন্ন ধরণের উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ রয়েছে। এয়ার-ব্রেক সুইচগুলি সর্বাধিক সাধারণ প্রকার,এবং তারা যোগাযোগের একটি সেট ব্যবহার করে কাজ করে যা শারীরিকভাবে বিচ্ছিন্ন যখন সুইচ খোলা হয়তেল নিমজ্জিত সুইচগুলি সাধারণত উচ্চ ভোল্টেজ অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় এবং সুইচটি খোলার সময় আর্কিং প্রতিরোধ করতে তেল দিয়ে ভরা হয়।গ্যাস-বিচ্ছিন্ন সুইচগুলি সুইচ পরিচিতিগুলি বিচ্ছিন্ন করতে সালফার হেক্সাফ্লোরাইড গ্যাস ব্যবহার করে, যা ছোট এবং আরও কমপ্যাক্ট সুইচ ডিজাইনের অনুমতি দেয়।

4উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলিকে যথাযথ প্রশিক্ষণপ্রাপ্ত যোগ্য কর্মীদের দ্বারা পরিচালিত এবং রক্ষণাবেক্ষণ করা উচিত। এই সুইচগুলির সাথে কাজ করার সময় সুরক্ষা পদ্ধতি অনুসরণ করা উচিত,যথাযথ ব্যক্তিগত সুরক্ষা সরঞ্জাম ব্যবহার এবং সরঞ্জামগুলির দুর্ঘটনাক্রমে শক্তি সঞ্চালন রোধ করার জন্য লকআউট / ট্যাগ আউট পদ্ধতি অনুসরণ করা সহউচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলির নিয়মিত রক্ষণাবেক্ষণ এবং পরীক্ষা করাও গুরুত্বপূর্ণ যাতে তারা সঠিকভাবে কাজ করছে এবং ব্যবহারের জন্য নিরাপদ।

অপারেশনঃ

1যখন এইচভি বৈদ্যুতিক বিচ্ছিন্নকারী বন্ধ অবস্থানে থাকে, তখন বিচ্ছিন্নকারীটির পরিচিতিগুলি একে অপরের সাথে যোগাযোগ করে, সার্কিটের মাধ্যমে বর্তমান প্রবাহিত করতে দেয়।এইচভি বৈদ্যুতিক বিচ্ছিন্নকারীটি ম্যানুয়ালি বা দূরবর্তীভাবে বিচ্ছিন্নকারীটি পরিচালনা করে বন্ধ করা হয়, এইচভি বৈদ্যুতিক বিচ্ছিন্নকারী টাইপ উপর নির্ভর করে।

2পাওয়ার সিস্টেমের একটি অংশ বিচ্ছিন্ন করার জন্য, এইচভি বৈদ্যুতিক বিচ্ছিন্নকারীটি খুলতে হবে।এটি সাধারণত যোগাযোগ বিচ্ছিন্ন এবং সার্কিট মাধ্যমে বর্তমান প্রবাহ বিরতি জন্য ম্যানুয়ালি বা দূরবর্তী অপারেটিং দ্বারা সম্পন্ন করা হয়.

3.এইচভি বৈদ্যুতিক বিচ্ছিন্নকারীটি খোলার পরে, বিদ্যুৎ সিস্টেমের যে অংশটি বিচ্ছিন্নকারীটির সাথে সংযুক্ত তা সিস্টেমের বাকি অংশ থেকে বিচ্ছিন্ন হয়।এটি বিচ্ছিন্ন সার্কিট উপর নিরাপদভাবে রক্ষণাবেক্ষণ বা মেরামত কাজ সঞ্চালন করতে পারবেন.

4যখন রক্ষণাবেক্ষণ বা মেরামতের কাজ শেষ হয়, তখন বিচ্ছিন্ন সার্কিটে শক্তি পুনরুদ্ধার করতে এইচভি বৈদ্যুতিক বিচ্ছিন্নকারী বন্ধ করা যেতে পারে।এই যোগাযোগ সংযোগ এবং সার্কিট মাধ্যমে বর্তমান প্রবাহ পুনরুদ্ধার করার জন্য ম্যানুয়ালি বা দূরবর্তী অপারেটিং দ্বারা সম্পন্ন করা হয়.

নিরাপত্তা সংক্রান্ত টিপস:

1সর্বদা যথাযথ ব্যক্তিগত সুরক্ষা সরঞ্জাম (পিপিই) যেমন গ্লাভস, সুরক্ষা চশমা এবং অগ্নি প্রতিরোধী পোশাক পরুন।

স্যুইচটিতে কাজ করার আগে, নিশ্চিত করুন যে পাওয়ার সাপ্লাই বন্ধ রয়েছে এবং স্যুইচটি সঠিকভাবে গ্রাউন্ড করা আছে।

2সুইচটি ব্যবহারের জন্য প্রস্তুতকারকের নির্দেশাবলী অনুসরণ করুন এবং সুরক্ষা বৈশিষ্ট্যগুলি এড়ানোর চেষ্টা করবেন না বা সুইচটি এর উদ্দেশ্যে নয় এমন উদ্দেশ্যে ব্যবহার করবেন না।

3. সুইচ কাজ করার সময়, বৈদ্যুতিক শক প্রতিরোধ করার জন্য বিচ্ছিন্ন সরঞ্জাম এবং সরঞ্জাম ব্যবহার করুন।

4. সুইচ এর কোন পরিবাহী অংশ স্পর্শ এড়িয়ে চলুন এবং সুইচ থেকে নিরাপদ দূরত্ব বজায় রাখুন যখন এটি কাজ করছে।

5আপনি যদি যোগ্য এবং প্রশিক্ষিত পেশাদার না হন তবে স্বয়ংক্রিয়ভাবে সুইচটি মেরামত বা পরিবর্তন করার চেষ্টা করবেন না।

6. সুইচটির আশেপাশের এলাকা পরিষ্কার রাখুন এবং তার কাজকে বাধা দিতে পারে এমন ধ্বংসাবশেষ থেকে মুক্ত থাকুন।

7স্যুইচটি নিয়মিত পরিদর্শন করুন এবং যত তাড়াতাড়ি সম্ভব ক্ষতিগ্রস্ত বা পরা অংশগুলি প্রতিস্থাপন করুন।

8শুধুমাত্র অনুমোদিত কর্মীদেরই সুইচটি ব্যবহার বা রক্ষণাবেক্ষণের অনুমতি দেওয়া উচিত।

9. জরুরী পরিস্থিতিতে, প্রতিষ্ঠিত জরুরী পদ্ধতি অনুসরণ করুন এবং অবিলম্বে সুইচ থেকে বিদ্যুৎ বন্ধ করুন।

টেকনিক্যাল প্যারামিটারঃ
