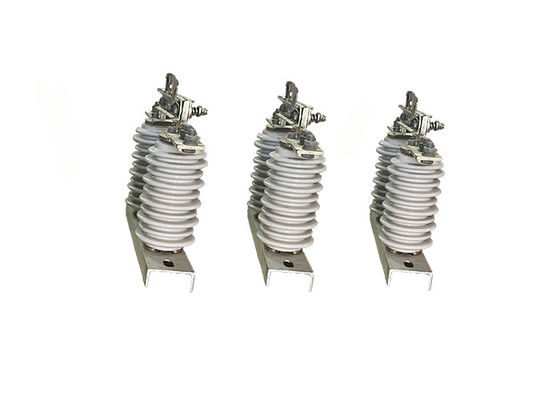

সিরামিক হাই ভোল্টেজ ডিসকানেক্টর সুইচ সহজ ইনস্টলেশন 630A 12kV পাওয়ার সিস্টেমের জন্য বৈদ্যুতিক বিচ্ছিন্ন সুইচ

সিরামিক হাই ভোল্টেজ ডিসকানেক্টর সুইচ সহজ ইনস্টলেশন 630A 12kV পাওয়ার সিস্টেমের জন্য বৈদ্যুতিক বিচ্ছিন্ন সুইচ

পণ্যের বর্ণনাঃ

একটি উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ একটি বৈদ্যুতিক সুইচ যা রক্ষণাবেক্ষণ বা মেরামতের উদ্দেশ্যে বৈদ্যুতিক নেটওয়ার্ক বা সিস্টেমের একটি বিভাগকে বাকি সিস্টেম থেকে বিচ্ছিন্ন করার জন্য ডিজাইন করা হয়েছে।এটি সাধারণত উচ্চ ভোল্টেজ পাওয়ার ট্রান্সমিশন এবং বিতরণ সিস্টেমে ব্যবহৃত হয়.

সুইচটি স্বাভাবিক বা অস্বাভাবিক অবস্থার অধীনে খোলা এবং বন্ধ করার জন্য ডিজাইন করা হয়েছে, যেমন একটি ত্রুটি বা অতিরিক্ত বর্তমান। যখন সুইচ খোলা থাকে,এটি শারীরিকভাবে নেটওয়ার্কের বাকি অংশ থেকে সিস্টেমের বিভাগটি বিচ্ছিন্ন করে, এই অংশে বিদ্যুৎ প্রবাহ রোধ করে।

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি সাধারণত 600 ভোল্ট এবং 765,000 ভোল্টের মধ্যে ভোল্টেজে কাজ করার জন্য ডিজাইন করা হয় এবং সেগুলি ম্যানুয়াল বা স্বয়ংক্রিয়ভাবে পরিচালিত হতে পারে।এগুলি সাধারণত সাবস্টেশনে বা বিদ্যুৎ খুঁটির উপরে ইনস্টল করা হয়, এবং তারা বিদ্যুৎ নেটওয়ার্ক অবকাঠামোর একটি গুরুত্বপূর্ণ উপাদান।

উচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলির সাথে কাজ করার সময় যথাযথ নিরাপত্তা পদ্ধতি অনুসরণ করা গুরুত্বপূর্ণ, কারণ সঠিকভাবে পরিচালনা না করা হলে তারা বিপজ্জনক হতে পারে।শুধুমাত্র যোগ্যতাসম্পন্ন এবং প্রশিক্ষিত কর্মীদের উচ্চ ভোল্টেজ সরঞ্জাম পরিচালনা ও রক্ষণাবেক্ষণের অনুমতি দেওয়া উচিত.

বৈশিষ্ট্যঃ

1উচ্চ ভোল্টেজ রেটিংঃ উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলি উচ্চ ভোল্টেজের স্তরের প্রতিরোধের জন্য ডিজাইন করা হয়েছে, সাধারণত কয়েক হাজার ভোল্ট থেকে কয়েকশো হাজার ভোল্ট পর্যন্ত।

2.শক্তিশালী নির্মাণঃ উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলি সাধারণত এমন উপকরণ দিয়ে তৈরি করা হয় যা বৈদ্যুতিক আর্কিং, জারা এবং অন্যান্য ধরণের ক্ষতির মতো পোর্সিলিন বা পলিমারের মতো অত্যন্ত প্রতিরোধী.

3আর্ক চ্যাটঃ অনেক উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলি আর্ক চ্যাট দিয়ে ডিজাইন করা হয়েছে, যা বৈদ্যুতিক আর্কিং দ্বারা উত্পাদিত তাপকে ছড়িয়ে দিতে এবং সুইচে ক্ষতি রোধ করতে সহায়তা করে।

4.আর্থ সুইচঃ কিছু উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচ একটি আর্থ সুইচ দিয়ে সজ্জিত, যা সার্কিটের বিচ্ছিন্ন বিভাগকে গ্রাউন্ডিং করে অতিরিক্ত স্তরের সুরক্ষা সরবরাহ করে।

5.ইন্টারলকিং মেকানিজম: রক্ষণাবেক্ষণের সময় সুইচটি দুর্ঘটনাক্রমে বন্ধ হওয়া এড়াতেঅনেক উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচ একটি interlocking প্রক্রিয়া দিয়ে সজ্জিত করা হয় যা সুইচ বন্ধ করা থেকে প্রতিরোধ করে যতক্ষণ না সমস্ত নিরাপত্তা পদ্ধতি অনুসরণ করা হয়েছে.

6. ভিজ্যুয়াল ইন্ডিকেটর: হাই ভোল্টেজ আইসোলেটর সুইচগুলিতে ভিজ্যুয়াল ইন্ডিকেটর যেমন লাইট বা পতাকা অন্তর্ভুক্ত থাকতে পারে,যা সুস্পষ্টভাবে নির্দেশ করে যে সুইচটি খোলা বা বন্ধ অবস্থানে আছে কিনা.

অপারেশনঃ

1যখন এইচভি বৈদ্যুতিক বিচ্ছিন্নকারী বন্ধ অবস্থানে থাকে, তখন বিচ্ছিন্নকারীটির পরিচিতিগুলি একে অপরের সাথে যোগাযোগ করে, সার্কিটের মাধ্যমে বর্তমান প্রবাহিত করতে দেয়।এইচভি বৈদ্যুতিক বিচ্ছিন্নকারীটি ম্যানুয়ালি বা দূরবর্তীভাবে বিচ্ছিন্নকারীটি পরিচালনা করে বন্ধ করা হয়, এইচভি বৈদ্যুতিক বিচ্ছিন্নকারী টাইপ উপর নির্ভর করে।

2পাওয়ার সিস্টেমের একটি অংশ বিচ্ছিন্ন করার জন্য, এইচভি বৈদ্যুতিক বিচ্ছিন্নকারীটি খুলতে হবে।এটি সাধারণত যোগাযোগ বিচ্ছিন্ন এবং সার্কিট মাধ্যমে বর্তমান প্রবাহ বিরতি জন্য ম্যানুয়ালি বা দূরবর্তী অপারেটিং দ্বারা সম্পন্ন করা হয়.

3.এইচভি বৈদ্যুতিক বিচ্ছিন্নকারীটি খোলার পরে, বিদ্যুৎ সিস্টেমের যে অংশটি বিচ্ছিন্নকারীটির সাথে সংযুক্ত তা সিস্টেমের বাকি অংশ থেকে বিচ্ছিন্ন হয়।এটি বিচ্ছিন্ন সার্কিট উপর নিরাপদভাবে রক্ষণাবেক্ষণ বা মেরামত কাজ সঞ্চালন করতে পারবেন.

4যখন রক্ষণাবেক্ষণ বা মেরামতের কাজ শেষ হয়, তখন বিচ্ছিন্ন সার্কিটে শক্তি পুনরুদ্ধার করতে এইচভি বৈদ্যুতিক বিচ্ছিন্নকারী বন্ধ করা যেতে পারে।এই যোগাযোগ সংযোগ এবং সার্কিট মাধ্যমে বর্তমান প্রবাহ পুনরুদ্ধার করার জন্য ম্যানুয়ালি বা দূরবর্তী অপারেটিং দ্বারা সম্পন্ন করা হয়.

নিরাপত্তা ঝুঁকিঃ

সার্কিট আইসোলেশনঃ হাই ভোল্টেজ আইসোলেটর সুইচগুলি রক্ষণাবেক্ষণ, মেরামত বা পরীক্ষার উদ্দেশ্যে একটি উচ্চ ভোল্টেজ সার্কিটের একটি বিভাগকে বিচ্ছিন্ন করতে ব্যবহৃত হয়। সুইচটি খোলার মাধ্যমে,সেকশনটি সিস্টেমের বাকি অংশ থেকে কার্যকরভাবে সংযোগ বিচ্ছিন্ন করা যায়, যাতে কাজ নিরাপদে করা যায়।

লোড সুইচিংঃ উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলি একটি সার্কিটে বৈদ্যুতিক শক্তির প্রবাহ নিয়ন্ত্রণের জন্য লোড সুইচ হিসাবে ব্যবহার করা যেতে পারে।তারা বিশেষ করে পরিস্থিতিতে যেখানে লোড অপেক্ষাকৃত ছোট এবং একটি সার্কিট ব্রেকার বা ফিউজ প্রয়োজন হয় না দরকারী.

ওভারহেড লাইন সুরক্ষাঃ বজ্রপাত এবং অন্যান্য বৈদ্যুতিক ব্যাঘাতের বিরুদ্ধে সুরক্ষা প্রদানের জন্য উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলি প্রায়শই ওভারহেড বিদ্যুৎ লাইনে ইনস্টল করা হয়।লাইনের একটি অংশ বিচ্ছিন্ন করে, সুইচটি সরঞ্জামগুলির ক্ষতি রোধ করতে এবং বিদ্যুৎ বিচ্ছিন্নতার ঝুঁকি হ্রাস করতে সহায়তা করতে পারে।

ট্রান্সফরমার সুরক্ষাঃ হাই ভোল্টেজ আইসোলেটর সুইচগুলি ত্রুটি বা অতিরিক্ত বোঝার ক্ষেত্রে বৈদ্যুতিক নেটওয়ার্ক থেকে বিচ্ছিন্ন করে ট্রান্সফরমারগুলিকে সুরক্ষিত করতেও ব্যবহৃত হয়। সুইচটি খুললে,ট্রান্সফরমারটি নেটওয়ার্ক থেকে বিচ্ছিন্ন হতে পারে, ট্রান্সফরমার এবং অন্যান্য সরঞ্জাম ক্ষতি রোধ।

নিরাপত্তা সংক্রান্ত টিপস:

1সর্বদা যথাযথ ব্যক্তিগত সুরক্ষা সরঞ্জাম (পিপিই) যেমন গ্লাভস, সুরক্ষা চশমা এবং অগ্নি প্রতিরোধী পোশাক পরুন।

স্যুইচটিতে কাজ করার আগে, নিশ্চিত করুন যে পাওয়ার সাপ্লাই বন্ধ রয়েছে এবং স্যুইচটি সঠিকভাবে গ্রাউন্ড করা আছে।

2সুইচটি ব্যবহারের জন্য প্রস্তুতকারকের নির্দেশাবলী অনুসরণ করুন এবং সুরক্ষা বৈশিষ্ট্যগুলি এড়ানোর চেষ্টা করবেন না বা সুইচটি এর উদ্দেশ্যে নয় এমন উদ্দেশ্যে ব্যবহার করবেন না।

3. সুইচ কাজ করার সময়, বৈদ্যুতিক শক প্রতিরোধ করার জন্য বিচ্ছিন্ন সরঞ্জাম এবং সরঞ্জাম ব্যবহার করুন।

4. সুইচ এর কোন পরিবাহী অংশ স্পর্শ এড়িয়ে চলুন এবং সুইচ থেকে নিরাপদ দূরত্ব বজায় রাখুন যখন এটি কাজ করছে।

5আপনি যদি যোগ্য এবং প্রশিক্ষিত পেশাদার না হন তবে স্বয়ংক্রিয়ভাবে সুইচটি মেরামত বা পরিবর্তন করার চেষ্টা করবেন না।

6. সুইচটির আশেপাশের এলাকা পরিষ্কার রাখুন এবং তার কাজকে বাধা দিতে পারে এমন ধ্বংসাবশেষ থেকে মুক্ত থাকুন।

7স্যুইচটি নিয়মিত পরিদর্শন করুন এবং যত তাড়াতাড়ি সম্ভব ক্ষতিগ্রস্ত বা পরা অংশগুলি প্রতিস্থাপন করুন।

8শুধুমাত্র অনুমোদিত কর্মীদেরই সুইচটি ব্যবহার বা রক্ষণাবেক্ষণের অনুমতি দেওয়া উচিত।

9. জরুরী পরিস্থিতিতে, প্রতিষ্ঠিত জরুরী পদ্ধতি অনুসরণ করুন এবং অবিলম্বে সুইচ থেকে বিদ্যুৎ বন্ধ করুন।

অবস্থা:

1.নির্দিষ্ট এলাকায় সর্বোচ্চ উচ্চতা সমুদ্রপৃষ্ঠ থেকে 1000 মিটার অতিক্রম করে না। এই উচ্চতা সীমাবদ্ধতা সরঞ্জাম ইনস্টলেশন এবং অপারেশন জন্য প্রাসঙ্গিক।

2পরিবেষ্টিত বায়ুর তাপমাত্রার কিছু সীমাবদ্ধতা রয়েছে। সর্বোচ্চ তাপমাত্রা +40°C অতিক্রম করা উচিত নয়, এবং সর্বনিম্ন তাপমাত্রা নির্দিষ্ট এলাকার উপর নির্ভর করে পরিবর্তিত হতে পারে। সাধারণ এলাকায়,ন্যূনতম তাপমাত্রা -৩০°C এর নিচে নামতে হবে নাপ্যারামোস অঞ্চলে তাপমাত্রা -৪০ ডিগ্রি সেলসিয়াসের নিচে নামতে পারে না।

3বায়ুর চাপ ৭০০ পাস্কাল (পা) অতিক্রম করা উচিত নয়, যা প্রতি সেকেন্ডে প্রায় ৩৪ মিটার বাতাসের গতির সাথে মিলে যায়।এই সীমাবদ্ধতা নিশ্চিত করে যে তার কার্যকারিতা বা কাঠামোগত অখণ্ডতা হ্রাস না করেই সরঞ্জামটি বায়ুর শক্তি সহ্য করতে পারে.

4ভূমিকম্পের তীব্রতা ৮ ডিগ্রি অতিক্রম করা উচিত নয়। এটি ভূমিকম্পের কার্যকলাপের সর্বোচ্চ তীব্রতার কথা উল্লেখ করে যা ক্ষতিগ্রস্ত না হয়ে সরঞ্জাম সহ্য করতে পারে।ভূমিকম্পের তীব্রতা পরিমাপের জন্য ব্যবহৃত নির্দিষ্ট স্কেল অঞ্চল বা দেশের উপর নির্ভর করতে পারে.

5কর্মক্ষেত্রটি ঘন ঘন শক্তিশালী কম্পন থেকে মুক্ত হওয়া উচিত। এই প্রয়োজনীয়তাটি নিশ্চিত করে যে সরঞ্জামগুলি স্বাভাবিক অপারেটিং অবস্থার অধীনে স্থিতিশীল এবং কার্যকরী থাকে।অত্যধিক কম্পন আইসোলেটরের কর্মক্ষমতা এবং জীবনকালকে প্রভাবিত করতে পারে.

6সাধারণ ধরণের বিচ্ছিন্নকারীগুলি এমন স্থানে স্থাপন করা উচিত যা গ্যাস, ধোঁয়া, রাসায়নিক জমাট, লবণ স্প্রে কুয়াশা, ধুলো এবং অন্যান্য বিস্ফোরক বা ক্ষয়কারী পদার্থ থেকে দূরে রাখা উচিত।এই উপকরণগুলি বিচ্ছিন্নকারীটির বিচ্ছিন্নতা এবং পরিবাহিতা ক্ষমতাতে ক্ষতিকারক প্রভাব ফেলতে পারে, যার ফলে এর কার্যকারিতা এবং নিরাপত্তা ঝুঁকিপূর্ণ হতে পারে।

7দূষণ-প্রতিরোধী প্রকারের বিচ্ছিন্নকারীগুলি গুরুতর দূষণে আক্রান্ত এলাকায় ব্যবহারের জন্য ডিজাইন করা হয়েছে।সেখানে বিস্ফোরক পদার্থ বা আগুন সৃষ্টি করতে পারে এমন উপাদান থাকা উচিত নয়এই প্রয়োজনীয়তা নিশ্চিত করে যে চ্যালেঞ্জিং পরিবেশগত অবস্থার সত্ত্বেও বিচ্ছিন্নকারী নিরাপদ এবং কার্যকরী থাকে।

টেকনিক্যাল প্যারামিটারঃ
