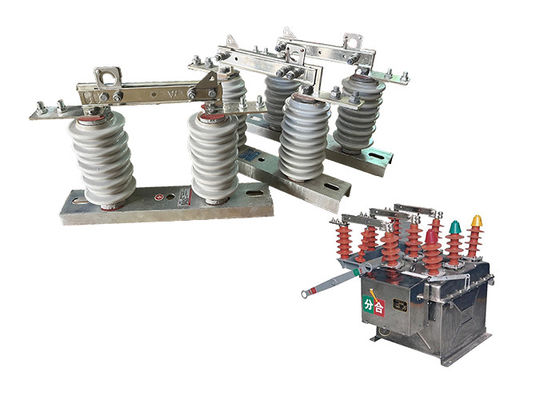

৬৩০ এএমপি হাই ভোল্টেজ আইসোলেটর সুইচ ভিসিবি ওভারহেড ডিসকানেক্ট সুইচ ভ্যাকুয়াম সার্কিট ব্রেকারের সাথে সমন্বিত

৬৩০ এএমপি হাই ভোল্টেজ আইসোলেটর সুইচ ভিসিবি ওভারহেড ডিসকানেক্ট সুইচ ভ্যাকুয়াম সার্কিট ব্রেকারের সাথে সমন্বিত

পণ্যের বর্ণনাঃ

উচ্চ-ভোল্টেজ বিচ্ছিন্নকারী সুইচ, যাকে সংযোগ বিচ্ছিন্ন সুইচ বা বিচ্ছিন্নকারী সুইচও বলা হয়, এটি বিশেষভাবে বৈদ্যুতিক সার্কিটের একটি অংশকে তার পাওয়ার উত্স থেকে সংযোগ বিচ্ছিন্ন বা বিচ্ছিন্ন করার জন্য ডিজাইন করা হয়েছে।এটি সার্কিটে একটি শারীরিক বিরতি প্রদান করে, যা রক্ষণাবেক্ষণ কর্মীদের বিদ্যুৎ শক ঝুঁকি ছাড়াই নিরাপদে সরঞ্জামগুলিতে কাজ করার অনুমতি দেয়। সংযোগ বিচ্ছিন্নকারী কোনও সার্কিট ব্রেকারের মতো কোনও আর্ক-বাতি বন্ধ করার ক্ষমতা সরবরাহ করে না।
উচ্চ-ভোল্টেজ পাওয়ার সিস্টেমে, উচ্চ-ভোল্টেজ বিচ্ছিন্নকারী সুইচ এবং ভ্যাকুয়াম সার্কিট ব্রেক প্রায়শই একসাথে কাজ করার জন্য সমন্বিত হয়।সার্কিট ব্রেকার ত্রুটি সনাক্ত এবং বর্তমান প্রবাহ বাধা করার জন্য ট্রিপিং জন্য দায়ী, যখন সংযোগ বিচ্ছিন্নকারী শারীরিকভাবে সার্কিট বিচ্ছিন্ন এবং সংযোগ বিচ্ছিন্ন একটি দৃশ্যমান ইঙ্গিত প্রদান করতে ব্যবহৃত হয়।
উচ্চ-ভোল্টেজ বিচ্ছিন্ন সুইচ রক্ষণাবেক্ষণ কর্মীদের নিরাপত্তা নিশ্চিত করার জন্য একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।ডিসকানেক্ট আইসোলেটর সার্কিটটি খুলতে এবং একটি দৃশ্যমান বায়ু ফাঁক সরবরাহ করতে কাজ করেএটি নিশ্চিত করে যে সরঞ্জামটি শক্তিহীন এবং কাজ করার জন্য নিরাপদ।

বৈশিষ্ট্যঃ

1উচ্চ ভোল্টেজ রেটিংঃ উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলি উচ্চ ভোল্টেজের স্তরের প্রতিরোধের জন্য ডিজাইন করা হয়েছে, সাধারণত কয়েক হাজার ভোল্ট থেকে কয়েকশো হাজার ভোল্ট পর্যন্ত।

2.শক্তিশালী নির্মাণঃ উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলি সাধারণত এমন উপকরণ দিয়ে তৈরি করা হয় যা বৈদ্যুতিক আর্কিং, জারা এবং অন্যান্য ধরণের ক্ষতির বিরুদ্ধে অত্যন্ত প্রতিরোধী, যেমন পোরসিলিন বা পলিমার.

3আর্ক চ্যাটঃ অনেক উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলি আর্ক চ্যাট দিয়ে ডিজাইন করা হয়েছে, যা বৈদ্যুতিক আর্কিং দ্বারা উত্পাদিত তাপকে ছড়িয়ে দিতে এবং সুইচে ক্ষতি রোধ করতে সহায়তা করে।

4.আর্থ সুইচঃ কিছু উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচ একটি আর্থ সুইচ দিয়ে সজ্জিত, যা সার্কিটের বিচ্ছিন্ন বিভাগকে গ্রাউন্ডিং করে অতিরিক্ত স্তরের সুরক্ষা সরবরাহ করে।

5.ইন্টারলকিং মেকানিজম: রক্ষণাবেক্ষণের সময় সুইচটি দুর্ঘটনাক্রমে বন্ধ হওয়া এড়াতেঅনেক উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচ একটি interlocking প্রক্রিয়া দিয়ে সজ্জিত করা হয় যা সুইচ বন্ধ করা থেকে প্রতিরোধ করে যতক্ষণ না সমস্ত নিরাপত্তা পদ্ধতি অনুসরণ করা হয়েছে.

6. ভিজ্যুয়াল ইন্ডিকেটর: হাই ভোল্টেজ আইসোলেটর সুইচগুলিতে ভিজ্যুয়াল ইন্ডিকেটর যেমন লাইট বা পতাকা অন্তর্ভুক্ত থাকতে পারে,যা সুস্পষ্টভাবে নির্দেশ করে যে সুইচটি খোলা বা বন্ধ অবস্থানে আছে কিনা.

প্রয়োগঃ

1রক্ষণাবেক্ষণ এবং মেরামতঃ উচ্চ-ভোল্টেজ বিচ্ছিন্নকারী সুইচটি সাধারণত রক্ষণাবেক্ষণ এবং মেরামতের কার্যক্রমের জন্য বৈদ্যুতিক বিতরণ লাইনগুলি বিচ্ছিন্ন এবং গ্রাউন্ড করতে ব্যবহৃত হয়।এটি রক্ষণাবেক্ষণ কর্মীদের বিদ্যুতের ঝুঁকি ছাড়াই শক্তিযুক্ত সরঞ্জামগুলিতে নিরাপদে কাজ করার অনুমতি দেয়.

2জরুরী প্রতিক্রিয়াঃ উচ্চ-ভোল্টেজ বিচ্ছিন্নকারী সুইচটি জরুরী পরিস্থিতিতে যেমন বিদ্যুৎ বিচ্ছিন্নতা বা প্রাকৃতিক দুর্যোগে ব্যবহার করা যেতে পারে,বৈদ্যুতিক বিতরণ লাইন বিচ্ছিন্ন এবং গ্রাউন্ড এবং নিরাপদে শক্তি পুনরুদ্ধার করতে.

3. সুইচিং অপারেশনঃ উচ্চ-ভোল্টেজ বিচ্ছিন্ন সুইচটি সুইচ খুলতে বা বন্ধ করতে এবং বৈদ্যুতিক বিতরণ লাইনে অন্যান্য সুইচিং অপারেশন সম্পাদন করতে ব্যবহার করা যেতে পারে।

অপারেশনঃ

1যখন উচ্চ ভোল্টেজ বিচ্ছিন্নকারী সুইচ বন্ধ অবস্থানে থাকে, তখন বিচ্ছিন্নকারীটির পরিচিতিগুলি একে অপরের সাথে যোগাযোগ করে, যা সার্কিটের মাধ্যমে বর্তমান প্রবাহিত করতে দেয়।এইচভি বৈদ্যুতিক বিচ্ছিন্নকারীটি ম্যানুয়ালি বা দূরবর্তীভাবে বিচ্ছিন্নকারীটি পরিচালনা করে বন্ধ করা হয়, এইচভি বৈদ্যুতিক বিচ্ছিন্নকারী টাইপ উপর নির্ভর করে।

2পাওয়ার সিস্টেমের একটি অংশ বিচ্ছিন্ন করতে, উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচটি খুলতে হবে।এটি সাধারণত যোগাযোগ বিচ্ছিন্ন এবং সার্কিট মাধ্যমে বর্তমান প্রবাহ বিরতি জন্য ম্যানুয়ালি বা দূরবর্তী অপারেটিং দ্বারা সম্পন্ন করা হয়.

3.এইচভি বৈদ্যুতিক বিচ্ছিন্নকারীটি খোলার পরে, বিদ্যুৎ সিস্টেমের যে অংশটি বিচ্ছিন্নকারীটির সাথে সংযুক্ত তা সিস্টেমের বাকি অংশ থেকে বিচ্ছিন্ন হয়।এটি বিচ্ছিন্ন সার্কিট উপর নিরাপদভাবে রক্ষণাবেক্ষণ বা মেরামত কাজ সঞ্চালন করতে পারবেন.

4যখন রক্ষণাবেক্ষণ বা মেরামত কাজ সম্পন্ন হয়, উচ্চ ভোল্টেজ বিচ্ছিন্নকারী সুইচ বন্ধ করা যেতে পারে বিচ্ছিন্ন সার্কিট শক্তি পুনরুদ্ধার করতে।এই যোগাযোগ সংযোগ এবং সার্কিট মাধ্যমে বর্তমান প্রবাহ পুনরুদ্ধার করার জন্য ম্যানুয়ালি বা দূরবর্তী অপারেটিং দ্বারা সম্পন্ন করা হয়.

অবস্থা:

1ইনস্টলেশনের জন্য সর্বোচ্চ উচ্চতা 1000 মিটার অতিক্রম করা উচিত নয়।

2. পরিবেষ্টিত বায়ুর তাপমাত্রা +40'C অতিক্রম করা উচিত নয়, এবং সাধারণ এলাকায়, এটি -30'C এর নিচে পড়া উচিত নয়।

3বায়ুর চাপ ৭০০Pa এর বেশি হওয়া উচিত নয়, যা ৩৪ মিটার/সেকেন্ডের বাতাসের গতির সাথে মিলে যায়।

4... আইসোলেটরটি ৮ ডিগ্রি পর্যন্ত তীব্রতার ভূমিকম্প সহ্য করতে সক্ষম হবে.

5. আইসোলেটরটি এমন জায়গায় ইনস্টল করা উচিত যেখানে ঘন ঘন শক্তিশালী কম্পন নেই।

6সাধারণ ধরনের বিচ্ছিন্নকারীগুলির জন্য, এগুলিকে গ্যাস, ধোঁয়া, রাসায়নিক জমাট, লবণ স্প্রে কুয়াশা, ধুলো,এবং অন্যান্য বিস্ফোরক এবং ক্ষয়কারী উপাদান যা আইসোলেটরের বিচ্ছিন্নতা এবং পরিবাহিতা ক্ষমতাকে গুরুতরভাবে প্রভাবিত করতে পারে.

7দূষণ-প্রতিরোধী প্রকারের বিচ্ছিন্নকারীগুলি অত্যন্ত নোংরা পরিবাহী এলাকায় ব্যবহারের জন্য উপযুক্ত, তবে এগুলি কোনও বিস্ফোরক বা অগ্নিজনিত উপাদানযুক্ত এলাকায় ইনস্টল করা উচিত নয়।

টেকনিক্যাল প্যারামিটারঃ
