পল মাউন্ট অটো Recloser সার্কিট ব্রেকার 630A 700Pa 3000m উচ্চতা বৈদ্যুতিক সাবস্টেশন সুরক্ষার জন্য

পল মাউন্ট অটো Recloser সার্কিট ব্রেকার 630A 700Pa 3000m উচ্চতা বৈদ্যুতিক সাবস্টেশন সুরক্ষার জন্য

পণ্যের বর্ণনাঃ

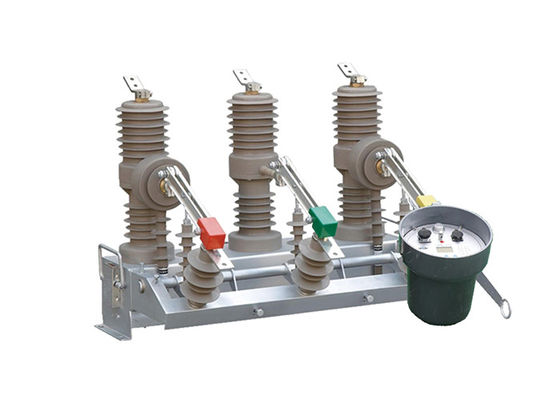

জেডডাব্লু 32-12 মেরু-মাউন্ট করা সার্কিট ব্রেকারটি বহিরঙ্গন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা একটি শক্তিশালী বিতরণ সরঞ্জাম। এটি 12 কেভি এবং 50Hz এর তিন-ফেজ এসি ফ্রিকোয়েন্সির একটি নামমাত্র ভোল্টেজে কাজ করে।এই সার্কিট ব্রেকার প্রধানত বিরতি এবং লোড বর্তমান বন্ধ করতে ব্যবহৃত হয়ইলেকট্রনিক সিস্টেমের মধ্যে ওভারলোড বর্তমান এবং শর্ট সার্কিট বর্তমান।
ZW32-12 সার্কিট ব্রেকারের মূল সুবিধাগুলির মধ্যে একটি হল এর বহুমুখিতা। এটি সাবস্টেশন, শিল্প ও খনির উদ্যোগের বিতরণ সিস্টেম সহ বিভিন্ন সেটিংসে ব্যাপকভাবে ব্যবহৃত হয়,এবং গ্রামীণ বিদ্যুৎ নেটওয়ার্কএটি সুরক্ষা এবং নিয়ন্ত্রণের বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য এটি একটি উপযুক্ত পছন্দ করে।
উপরন্তু, ZW32-12 সার্কিট ব্রেকার একটি বিভাগ সুইচ হিসাবে কাজ করতে পারে, দক্ষ শক্তি গ্রিড অপারেশন অনুমতি দেয়। এই ভাবে এটি ব্যবহার করে,একটি বিতরণ নেটওয়ার্কের নির্দিষ্ট অংশগুলি রক্ষণাবেক্ষণ বা ত্রুটি পরিচালনার উদ্দেশ্যে বিচ্ছিন্ন করা যেতে পারে.
তার কার্যকারিতা আরও উন্নত করার জন্য, ZW32-12 সার্কিট ব্রেকারটি একটি নিয়ামকের সাথে সংহত করা যেতে পারে। এই সংহতকরণ বিতরণ নেটওয়ার্ক অটোমেশন অর্জন করতে সক্ষম করে,রিমোট কন্ট্রোলের সুবিধাএই বৈশিষ্ট্যটি বিতরণ নেটওয়ার্কের সামগ্রিক দক্ষতা এবং নির্ভরযোগ্যতার জন্য অবদান রাখে।

উপকারিতা:

1যান্ত্রিক স্থায়িত্বঃ সার্কিট ব্রেকারকে নির্দিষ্ট সংখ্যক যান্ত্রিক ক্রিয়াকলাপ সহ্য করতে ডিজাইন করা উচিত। এটি একটি নির্দিষ্ট সংখ্যক অপারেটিং চক্র হিসাবে নির্দিষ্ট করা যেতে পারে, যেমন 10,000 বা 20,000 যান্ত্রিক অপারেশন, মূল উপাদানগুলির রক্ষণাবেক্ষণ বা প্রতিস্থাপনের প্রয়োজন হওয়ার আগে।

2বৈদ্যুতিক স্থায়িত্বঃ সার্কিট ব্রেকারের একটি নির্দিষ্ট বৈদ্যুতিক স্থায়িত্ব থাকা উচিত, যা এটি নির্ভরযোগ্যভাবে সম্পাদন করতে পারে এমন বৈদ্যুতিক ক্রিয়াকলাপের সংখ্যা নির্দেশ করে।এর মধ্যে পারফরম্যান্সের অবনতি ছাড়াই ত্রুটি স্রোত এবং লোড স্রোতকে বাধা দেওয়ার ক্ষমতা অন্তর্ভুক্ত রয়েছেবৈদ্যুতিক সহনশীলতার মানগুলি সাধারণত অপারেশন সংখ্যা বা শর্ট সার্কিট ব্রেকিং বর্তমানের রেটিং হিসাবে সরবরাহ করা হয়।

3.শর্ট সার্কিট বর্তমান রেটিং (এসসিসিআর): সার্কিট ব্রেকারের একটি নির্দিষ্ট শর্ট সার্কিট বর্তমান রেটিং থাকা উচিত, যা সর্বাধিক সম্ভাব্য ত্রুটি বর্তমানকে নির্দেশ করে যা এটি নিরাপদে বিরতি দিতে পারে।এই রেটিং নিশ্চিত করে যে সার্কিট ব্রেকার তার নকশা সীমা অতিক্রম না করে ত্রুটি অবস্থার মোকাবেলা করতে পারে.

4বিচ্ছিন্নতা স্তরঃ সার্কিট ব্রেকারের উপযুক্ত বিচ্ছিন্নতা স্তর থাকা উচিত যাতে এটি ভোল্টেজ স্ট্রেসকে সহ্য করতে পারে।এর মধ্যে আন্তর্জাতিক মান অনুযায়ী বিচ্ছিন্নতা সমন্বয় অন্তর্ভুক্তযেমন আইইসি ৬২২৭১-১০০ বা সমমানের।

5আবরণ সুরক্ষাঃ সার্কিট ব্রেকারের আবরণটি শক্ত বস্তু, ধুলো, জল এবং অন্যান্য পরিবেশগত কারণগুলির মতো বাহ্যিক প্রভাবগুলির বিরুদ্ধে পর্যাপ্ত সুরক্ষা প্রদান করা উচিত।এটিতে একটি সংজ্ঞায়িত প্রবেশ সুরক্ষা (আইপি) রেটিং থাকা উচিত, যা বিদেশী বস্তু এবং পানি প্রবেশের প্রতিরোধের ইঙ্গিত দেয়।

6যান্ত্রিক শক্তিঃ সার্কিট ব্রেকারটি যান্ত্রিকভাবে শক্তিশালী হওয়া উচিত যাতে পরিবহন, ইনস্টলেশন এবং স্বাভাবিক অপারেটিং অবস্থার প্রতিরোধ করতে পারে। এটি যান্ত্রিক চাপের প্রতিরোধের জন্য ডিজাইন করা উচিত,কম্পন, এবং শক.

7ক্ষয় প্রতিরোধেরঃ এটি একটি বহিরঙ্গন সার্কিট ব্রেকার, এটি ক্ষয় প্রতিরোধের জন্য ডিজাইন করা উচিত।এবং পরিবেশগত ক্ষয়কারী কারণের বিরুদ্ধে সুরক্ষা প্রদানকারী চিকিত্সা.

5.ইউভি প্রতিরোধ ক্ষমতাঃ সূর্যের আলোতে প্রতিরোধ ক্ষমতাদীর্ঘস্থায়ী সূর্যালোকের কারণে অবনতি বা রঙ পরিবর্তন রোধ করার জন্য সার্কিট ব্রেকারের বাক্স এবং উপকরণগুলিতে ইউভি-প্রতিরোধী বৈশিষ্ট্য থাকা উচিত.

বৈশিষ্ট্যঃ

1উচ্চ-ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকারঃ এটি ভ্যাকুয়াম আর্ক quenching প্রযুক্তি গ্রহণ করে এবং ভাল ব্রেকিং কর্মক্ষমতা এবং শক্তিশালী আর্ক quenching ক্ষমতা আছে। এটি নির্ভরযোগ্যভাবে লোড স্রোত বিরতি করতে পারেন,ওভারলোড স্ট্রিম, এবং শর্ট সার্কিট স্ট্রিম।

2.আউটডোর ডিজাইনঃ এটি আউটডোর পরিবেশে উপযুক্ত এবং ভাল আবহাওয়া প্রতিরোধের এবং সুরক্ষা কর্মক্ষমতা রয়েছে, যা এটি বিভিন্ন কঠোর আবহাওয়া পরিস্থিতিতে স্বাভাবিকভাবে কাজ করার অনুমতি দেয়।

3.নামমাত্র ভোল্টেজ এবং ফ্রিকোয়েন্সিঃ এটি 12kV এর নামমাত্র ভোল্টেজ এবং 50Hz এর তিন-ফেজ এসি ফ্রিকোয়েন্সি সহ বিতরণ সিস্টেমের জন্য উপযুক্ত, সংশ্লিষ্ট শক্তির প্রয়োজনীয়তা পূরণ করে।

4সুরক্ষা এবং নিয়ন্ত্রণ কার্যকারিতাঃ এটি প্রধানত সাবস্টেশন এবং শিল্প ও খনির উদ্যোগের বিতরণ সিস্টেমের লোড সুরক্ষা এবং নিয়ন্ত্রণের জন্য ব্যবহৃত হয়।এটি কার্যকরভাবে শক্তি সরঞ্জাম এবং সিস্টেম নিরাপদ অপারেশন রক্ষা করতে পারেন.

5গ্রামীণ বিদ্যুৎ নেটওয়ার্কের প্রয়োগঃ গ্রামীণ বিদ্যুৎ নেটওয়ার্কে ঘন ঘন অপারেশন করার কারণে,এই সার্কিট ব্রেকারটি ব্যাপকভাবে ব্যবহৃত হয় এবং গ্রামীণ বিদ্যুৎ নেটওয়ার্কগুলিতে একটি বিভাগ সুইচ এবং বিতরণ নেটওয়ার্ক অটোমেশনের জন্য ব্যবহার করা যেতে পারে.

গঠনঃ

লোড সুইচ তিনটি অংশ নিয়ে গঠিতঃ স্তম্ভ, বেস এবং ইনস্টলেশন, ফিক্সিং এবং উত্তোলনের জন্য সাসপেনশন।

1একটি ভ্যাকুয়াম আর্ক দমন চেম্বার সঙ্গে স্তম্ভ-মাউন্ট উচ্চ-ভোল্টেজ লোড সুইচ একটি স্থিতিশীল এবং নির্ভরযোগ্য ব্রেকিং কর্মক্ষমতা আছে। এটি কোন জ্বলন বা বিস্ফোরণ ঝুঁকি বৈশিষ্ট্য, নিরাপত্তা,রক্ষণাবেক্ষণ মুক্ত, ছোট আকার, হালকা ওজন, এবং দীর্ঘ সেবা জীবন।

2লোড সুইচ একটি সম্পূর্ণ বন্ধ কাঠামো গ্রহণ করে যা ভাল সিলিং কর্মক্ষমতা, আর্দ্রতা এবং শিশির প্রতিরোধ ক্ষমতা, উচ্চ তাপমাত্রা এবং আর্দ্র এলাকায় ব্যবহারের জন্য উপযুক্ত।

3লোড সুইচটি খোলা এবং বন্ধ করার জন্য ম্যানুয়ালি বা বৈদ্যুতিকভাবে পরিচালিত হতে পারে এবং এটি রিমোট কন্ট্রোলও হতে পারে।

4অপারেটিং মেশিনটি উদ্ভাবনী, সহজ, নির্ভরযোগ্য, কমপ্যাক্ট আকারের এবং 10,000 অপারেশন পর্যন্ত একটি যান্ত্রিক জীবন আছে। শক্তি সঞ্চয়কারী মোটর একটি DC স্থায়ী চৌম্বক মোটর,এবং ভোল্টেজ স্তর -220V থেকে নির্বাচন করা যেতে পারে, ১১০ ভোল্ট, ৪৮ ভোল্ট, অথবা ২৪ ভোল্ট।

প্রয়োগঃ

1. সাবস্টেশনঃ এটি মাঝারি ভোল্টেজ পাওয়ার বিতরণের সুরক্ষা এবং নিয়ন্ত্রণের জন্য অভ্যন্তরীণ এবং বহিরঙ্গন উভয় সাবস্টেশনেই ব্যবহৃত হয়।ভ্যাকুয়াম সার্কিট ব্রেকার ত্রুটি স্রোত নির্ভরযোগ্য বাধা নিশ্চিত, ওভারলোড স্ট্রিম, এবং লোড স্ট্রিম, সাবস্টেশন সরঞ্জাম রক্ষা।

2শিল্প ও খনিজ উদ্যোগঃ ZW32-12 ভ্যাকুয়াম সার্কিট ব্রেকারটি শিল্প ও খনিজ উদ্যোগের বিতরণ সিস্টেমে মোটর, ট্রান্সফরমার,ওভারকরেন্ট এবং শর্ট সার্কিট থেকে অন্যান্য বৈদ্যুতিক সরঞ্জামএটি এই সব সুবিধাগুলিতে বিদ্যুৎ সরবরাহের স্থিতিশীলতা এবং নিরাপত্তা বজায় রাখতে সাহায্য করে।

3গ্রামীণ বিদ্যুৎ নেটওয়ার্কঃ ঘন ঘন অপারেশন সহ্য করার ক্ষমতা কারণে, ভ্যাকুয়াম সার্কিট ব্রেকার গ্রামীণ বিদ্যুৎ নেটওয়ার্কে প্রয়োগের জন্য উপযুক্ত। এটি একটি বিভাগ সুইচ হিসাবে ব্যবহার করা যেতে পারে,বিদ্যুৎ নেটওয়ার্কের কার্যকর বিভাজনকে অনুমতি দেয়এছাড়াও, যখন এটি একটি নিয়ামক দিয়ে সজ্জিত হয়, তখন এটি বিতরণ নেটওয়ার্কের অটোমেশন সক্ষম করে, গ্রামীণ বিদ্যুৎ ব্যবস্থার নির্ভরযোগ্যতা এবং দক্ষতা উন্নত করে।

4বাণিজ্যিক ভবনঃ ভ্যাকুয়াম সার্কিট ব্রেকারটি বিদ্যুৎ বিতরণ এবং সুরক্ষার জন্য বাণিজ্যিক ভবনেও ব্যবহৃত হয়। এটি বৈদ্যুতিক সিস্টেমগুলির নিরাপদ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।ক্ষতির প্রতিরোধ

টেকনিক্যাল প্যারামিটারঃ
