আউটডোর বিতরণ এইচভি মেরু মাউন্ট সার্কিট ব্রেকার সঙ্গে নিয়ামক স্মার্ট সিস্টেম সঙ্গে মেলে আউটডোর হুকস্টিক

আউটডোর বিতরণ এইচভি মেরু মাউন্ট সার্কিট ব্রেকার সঙ্গে নিয়ামক স্মার্ট সিস্টেম সঙ্গে মেলে আউটডোর হুকস্টিক

পণ্যের বর্ণনাঃ

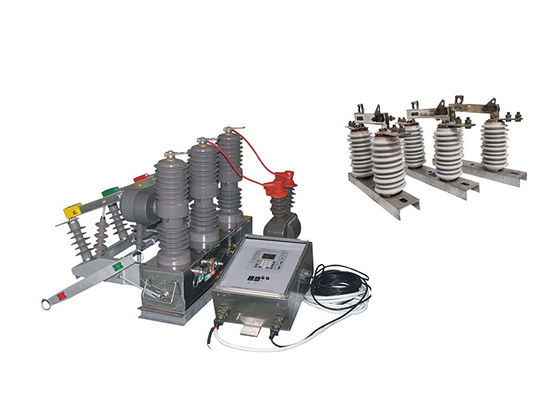

ZW32-12 ((F) উচ্চ ভোল্টেজ মেরু মাউন্ট সার্কিট ব্রেকার একটি বহিরঙ্গন বিতরণ সরঞ্জাম যা 12kV এর নামমাত্র ভোল্টেজ এবং 50Hz এর তিন-ফেজ এসি ফ্রিকোয়েন্সি সহ।এটা প্রধানত বিরতি এবং লোড বর্তমান বন্ধ করার জন্য ব্যবহৃত হয়ইলেকট্রনিক সিস্টেমগুলিতে ওভারলোড বর্তমান এবং শর্ট সার্কিট বর্তমান। এটি সাবস্টেশন এবং শিল্প ও খনির উদ্যোগের বিতরণ সিস্টেমের সুরক্ষা এবং নিয়ন্ত্রণের জন্য উপযুক্ত,পাশাপাশি গ্রামীণ বিদ্যুৎ নেটওয়ার্কে ঘন ঘন অপারেশনএটি পাওয়ার গ্রিড অপারেশনের জন্য একটি সেকশনাল সুইচ হিসাবেও ব্যবহার করা যেতে পারে।ZW32-12 স্বয়ংক্রিয় recloser বৈদ্যুতিক sectionlizer seamlessly বিদ্যুৎ গ্রিড অপারেশন মধ্যে একত্রিত করতে পারেনএটি বিতরণ নেটওয়ার্কের দূরবর্তী পর্যবেক্ষণ, নিয়ন্ত্রণ এবং অটোমেশন সক্ষম করে, সিস্টেমের কর্মক্ষমতা অনুকূল করে তোলে এবং দক্ষ শক্তি ব্যবস্থাপনা সহজ করে তোলে।

GW9-10 পরিচালিত হুকস্টিক হল একটি বৈদ্যুতিক সুইচ যা রক্ষণাবেক্ষণ বা মেরামতের জন্য একটি ওভারহেড পাওয়ার ট্রান্সমিশন লাইনের একটি বিভাগকে বিচ্ছিন্ন করতে ব্যবহৃত হয়।এটি সাধারণত উচ্চ ভোল্টেজ বৈদ্যুতিক সিস্টেমে ব্যবহৃত হয়, যেমন বিদ্যুৎ সরবরাহকারী সংস্থাগুলি দীর্ঘ দূরত্বের উপর বিদ্যুৎ প্রেরণের জন্য ব্যবহার করে।

হুকস্টিকটি একটি ওভারহেড কাঠামোর উপর মাউন্ট করা হয়, যেমন একটি ট্রান্সমিশন টাওয়ার বা মেরু, এবং এটি বহিরঙ্গন বৈদ্যুতিক সিস্টেমে দেখা যায় এমন কঠোর পরিবেশের অবস্থার প্রতিরোধের জন্য ডিজাইন করা হয়েছে।এটি একটি উল্লম্ব বৈশিষ্ট্য, বা উপরে-নীচে, স্যুইচ যোগাযোগগুলি সংযুক্ত বা বিচ্ছিন্ন করার জন্য গতি, যা সাধারণত তামা বা অন্যান্য পরিবাহী উপকরণ থেকে তৈরি হয়।

হুকস্টিকটি ট্রান্সমিশন লাইনে একটি দৃশ্যমান বিরতি প্রদানের জন্য ডিজাইন করা হয়েছে, যা রক্ষণাবেক্ষণ কর্মীদের বিদ্যুৎস্পৃষ্ট বা সরঞ্জাম ক্ষতির ঝুঁকি ছাড়াই নিরাপদে লাইনে কাজ করার অনুমতি দেয়।এটি প্রায়ই অন্যান্য নিরাপত্তা ডিভাইসের সাথে একযোগে ব্যবহার করা হয়, যেমন গ্রাউন্ডিং সুইচ এবং সার্জ আটকান, বৈদ্যুতিক সিস্টেম এবং এটিতে কাজকারী ব্যক্তিদের রক্ষা করতে।

কন্ট্রোলারের ভূমিকা:

কন্ট্রোলারটি একটি 485/232 ইন্টারফেসের মাধ্যমে যোগাযোগ সমর্থন করে, যা দূরবর্তী পর্যবেক্ষণ এবং নিয়ন্ত্রণের অনুমতি দেয়। এটি অপটিক্যাল ফাইবার বা ওয়্যারলেস সংযোগের মাধ্যমেও যোগাযোগ করতে পারে।

যখন একটি ভারী সুইচ সনাক্ত করা হয়, ডিভাইসটি স্থায়ী ত্রুটির ক্ষেত্রে স্বয়ংক্রিয়ভাবে ট্রিপিং প্রক্রিয়াটি ত্বরান্বিত করে। এই বৈশিষ্ট্যটি এই জাতীয় পরিস্থিতিতে সিস্টেমকে ক্ষতি থেকে রক্ষা করতে সহায়তা করে।

রিমোট / ম্যানুয়াল বন্ধ এবং পুনরায় বন্ধঃ ব্যবহারকারীর কাছে দূরবর্তীভাবে বা ম্যানুয়ালি সার্কিটটি বন্ধ এবং পুনরায় বন্ধ করার বিকল্প রয়েছে।যদি ব্যবহারকারী একটি লাইন মেরামত করার পরে শক্তি পুনরুদ্ধার করার সময় গ্রাউন্ডিং সুইচ অপসারণ করতে ভুলে যায়, ডিভাইসটি নিরাপত্তার জন্য ট্রিপিং প্রক্রিয়াটি ত্বরান্বিত করতে পারে।

এটি তিনটি পুনরায় বন্ধ করার বিলম্বের সময় সামঞ্জস্য করার অনুমতি দেয়। এই বৈশিষ্ট্যটি একটি ত্রুটির পরে সার্কিটটি পুনরায় বন্ধ করার আগে উপযুক্ত বিলম্ব নির্ধারণে নমনীয়তা সরবরাহ করে।

নিয়ামকের জাম্প বন্ধ সার্কিটটিতে একটি অ্যান্টি-মাইস অপারেশন ডিজাইন অন্তর্ভুক্ত রয়েছে। এতে সার্কিটের অনিচ্ছাকৃত বন্ধ হওয়া রোধ করার জন্য একটি অ্যান্টি-জাম্প ফাংশন অন্তর্ভুক্ত রয়েছে।

নিয়ামক শূন্য-ক্রমানুসারে বর্তমানের উপর ভিত্তি করে জোনের মধ্যে এবং জোনের বাইরে ত্রুটিগুলির মধ্যে পার্থক্য করতে পারে।এই ক্ষমতা ত্রুটিগুলির অবস্থান সনাক্ত করতে সহায়তা করে এবং আরও লক্ষ্যবস্তু সমস্যা সমাধান এবং রক্ষণাবেক্ষণের অনুমতি দেয়.

ভুল অপারেশন প্রতিরোধঃ রিমোট কন্ট্রোল সুইচটি ভুল অপারেশন প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে। এই নকশা বৈশিষ্ট্যটি নিশ্চিত করে যে সুইচটি দুর্ঘটনাক্রমে ট্রিগার হয় না,এতে অনিচ্ছাকৃত কর্মের ঝুঁকি হ্রাস পায়.

প্রয়োগঃ

1বিদ্যুৎ বিতরণ সিস্টেমঃ সার্কিট ব্রেকারটি পাওয়ার বিতরণ নেটওয়ার্ক, সাবস্টেশন, সুইচগ্রিপ এবং বিতরণ প্যানেল সহ ব্যবহার করা যেতে পারে।এর বুদ্ধিমান নিয়ন্ত্রণ বৈশিষ্ট্য উন্নত পর্যবেক্ষণ এবং সুরক্ষা ক্ষমতা প্রদান করে, যা বিতরণ ব্যবস্থার দক্ষ ও নির্ভরযোগ্য কাজকে সম্ভব করে।

2শিল্প স্থাপনাঃ সার্কিট ব্রেকারটি শিল্পের পরিবেশে বৈদ্যুতিক সরঞ্জাম এবং যন্ত্রপাতি রক্ষা করার জন্য উপযুক্ত। এটি মোটর নিয়ন্ত্রণ কেন্দ্র, নিয়ন্ত্রণ প্যানেল,এবং প্রক্রিয়া অটোমেশন সিস্টেম, সমালোচনামূলক শিল্প প্রক্রিয়াগুলির নিরাপত্তা এবং নিরবচ্ছিন্ন অপারেশন নিশ্চিত করে।

3. পুনর্নবীকরণযোগ্য শক্তি সিস্টেমঃ সার্কিট ব্রেকারটি পুনর্নবীকরণযোগ্য শক্তি সিস্টেম যেমন সৌর বিদ্যুৎ কেন্দ্র এবং বায়ু খামারগুলিতে ব্যবহারের জন্য উপযুক্ত। এটি সঠিক ত্রুটি সনাক্তকরণ এবং দ্রুত ট্রিগিং সরবরাহ করে,সংবেদনশীল পুনর্নবীকরণযোগ্য শক্তির সরঞ্জামগুলির সুরক্ষা নিশ্চিত করা এবং অতিরিক্ত লোড বা ত্রুটির কারণে ক্ষতির প্রতিরোধ করা.

4. ডেটা সেন্টার: ডেটা সেন্টারগুলোতে অত্যন্ত নির্ভরযোগ্য এবং প্রতিক্রিয়াশীল সার্কিট সুরক্ষা প্রয়োজন যা সমালোচনামূলক আইটি অবকাঠামো রক্ষা করতে পারে।ইন্টেলিজেন্ট স্থায়ী চৌম্বকীয় সার্কিট ব্রেকার ডাটা সেন্টার পাওয়ার ডিস্ট্রিবিউশন ইউনিট (পিডিইউ) এবং বৈদ্যুতিক প্যানেল ব্যবহার করা যেতে পারে, উন্নত পর্যবেক্ষণ, দ্রুত ত্রুটি সনাক্তকরণ এবং অপ্টিমাইজড শক্তি ব্যবস্থাপনা প্রদান করে।

5বৈদ্যুতিক যানবাহন চার্জিং স্টেশনঃ বৈদ্যুতিক যানবাহন (ইভি) এর ক্রমবর্ধমান গ্রহণের সাথে সাথে ইভি চার্জিং স্টেশনে বুদ্ধিমান স্থায়ী চৌম্বকীয় সার্কিট ব্রেকার ব্যবহার করা যেতে পারে।এটি অতিরিক্ত বর্তমান এবং শর্ট সার্কিট বিরুদ্ধে দ্রুত এবং সঠিক সুরক্ষা প্রদান করে, নিরাপদ এবং নির্ভরযোগ্য চার্জিং অপারেশন নিশ্চিত করে।

6. শক্তি ব্যবস্থাপনা সিস্টেম: সার্কিট ব্রেকারের বুদ্ধিমান নিয়ন্ত্রণ বৈশিষ্ট্যগুলি এটিকে শক্তি ব্যবস্থাপনা সিস্টেমের সাথে সামঞ্জস্যপূর্ণ করে তোলে।এটি স্মার্ট হোম বা বিল্ডিং অটোমেশন সিস্টেমে একীভূত করা যেতে পারে শক্তি খরচ অপ্টিমাইজ করার জন্য, বৈদ্যুতিক পরামিতি পর্যবেক্ষণ, এবং লোড শ্যাডিং বা চাহিদা প্রতিক্রিয়া ফাংশন সক্ষম।

বৈশিষ্ট্যঃ

1উচ্চ-ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকারঃ এটি ভ্যাকুয়াম আর্ক quenching প্রযুক্তি গ্রহণ করে এবং ভাল ব্রেকিং কর্মক্ষমতা এবং শক্তিশালী আর্ক quenching ক্ষমতা আছে। এটি নির্ভরযোগ্যভাবে লোড স্রোত বিরতি করতে পারেন,ওভারলোড স্ট্রিম, এবং শর্ট সার্কিট স্ট্রিম।

2.আউটডোর ডিজাইনঃ এটি আউটডোর পরিবেশে উপযুক্ত এবং ভাল আবহাওয়া প্রতিরোধের এবং সুরক্ষা কর্মক্ষমতা রয়েছে, যা এটি বিভিন্ন কঠোর আবহাওয়া পরিস্থিতিতে স্বাভাবিকভাবে কাজ করার অনুমতি দেয়।

3.নামমাত্র ভোল্টেজ এবং ফ্রিকোয়েন্সিঃ এটি 12kV এর নামমাত্র ভোল্টেজ এবং 50Hz এর তিন-ফেজ এসি ফ্রিকোয়েন্সি সহ বিতরণ সিস্টেমের জন্য উপযুক্ত, সংশ্লিষ্ট শক্তির প্রয়োজনীয়তা পূরণ করে।

4সুরক্ষা এবং নিয়ন্ত্রণ কার্যকারিতাঃ এটি প্রধানত সাবস্টেশন এবং শিল্প ও খনির উদ্যোগের বিতরণ সিস্টেমের লোড সুরক্ষা এবং নিয়ন্ত্রণের জন্য ব্যবহৃত হয়।এটি কার্যকরভাবে শক্তি সরঞ্জাম এবং সিস্টেম নিরাপদ অপারেশন রক্ষা করতে পারেন.

5গ্রামীণ বিদ্যুৎ নেটওয়ার্কের প্রয়োগঃ গ্রামীণ বিদ্যুৎ নেটওয়ার্কে ঘন ঘন অপারেশন করার কারণে,এই সার্কিট ব্রেকারটি ব্যাপকভাবে ব্যবহৃত হয় এবং গ্রামীণ বিদ্যুৎ নেটওয়ার্কগুলিতে একটি বিভাগ সুইচ এবং বিতরণ নেটওয়ার্ক অটোমেশনের জন্য ব্যবহার করা যেতে পারে.

অবস্থা:

1. উচ্চতা ২০০০ মিটারের বেশি নয়;

2পরিবেশে বায়ুর তাপমাত্রাঃ -৪৫ ডিগ্রি সেলসিয়াস ~ +৪০ ডিগ্রি সেলসিয়াস। দৈনিক তাপমাত্রার পার্থক্যঃ ২৫ ডিগ্রি সেলসিয়াস।

3বাতাসের গতি ৩৫ মিটার / সেকেন্ডের বেশি নয়

4. কোন জ্বলনযোগ্য, বিস্ফোরক বিপজ্জনক রাসায়নিক ক্ষয় এবং শক্তিশালী কম্পন জায়গা।

টেকনিক্যাল প্যারামিটারঃ

ZW32-12

জি ডব্লিউ ৯-১০
