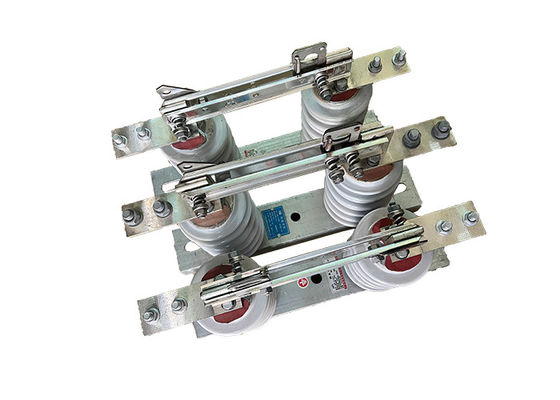

630A-1250A হাই ভোল্টেজ ইন্ডাস্ট্রিয়াল আইসোলেটর সুইচ গ্রুপ বিচ্ছিন্ন সুইচ সহজ ইনস্টলেশন পাওয়ার সিস্টেমে ব্যবহৃত
পণ্যের বর্ণনাঃ
হাই ভোল্টেজ আইসোলেটর সুইচ হল একটি বৈদ্যুতিক সুইচ যা পাওয়ার সিস্টেমে ব্যবহৃত হয় যাতে সিস্টেমের বাকি অংশ থেকে সার্কিটগুলির একটি গ্রুপ সংযোগ বিচ্ছিন্ন হয়।এটি সাধারণত রক্ষণাবেক্ষণ বা মেরামত কাজের জন্য সার্কিটগুলির একটি গ্রুপকে বিচ্ছিন্ন করতে নিম্ন ভোল্টেজ বিতরণ সিস্টেমে ব্যবহৃত হয়.
হাই ভোল্টেজ আইসোলেটর সুইচ একাধিক সার্কিট একযোগে পরিচালনা করার জন্য ডিজাইন করা হয়েছে, যা তাদের সার্কিটগুলির একটি গ্রুপকে বিচ্ছিন্ন করার একটি দক্ষ এবং সুবিধাজনক উপায় করে তোলে।তারা সাধারণত একটি সমর্থন কাঠামোর উপর মাউন্ট করা হয় এবং স্থির এবং চলনশীল পরিচিতিগুলির একটি সেট নিয়ে গঠিত যা একটি বায়ু ফাঁক দ্বারা পৃথক করা হয়যখন হাই ভোল্টেজ আইসোলেটর সুইচ খোলা হয়, তখন যোগাযোগগুলি পৃথক করা হয়, সার্কিটগুলির মধ্য দিয়ে বর্তমানের প্রবাহকে বাধা দেয় এবং বাকি সিস্টেম থেকে তাদের বিচ্ছিন্ন করে।
এটি বিভিন্ন পরিবেশগত অবস্থার মধ্যে নিরাপদে এবং নির্ভরযোগ্যভাবে কাজ করার জন্য ডিজাইন করা হয়েছে,এবং তাদের কর্মক্ষমতা এবং নিরাপত্তা নিশ্চিত করার জন্য কঠোর পরীক্ষার এবং সার্টিফিকেশন প্রয়োজনীয়তা সাপেক্ষেএটি পাওয়ার সিস্টেমের নিরাপত্তা এবং নির্ভরযোগ্যতার একটি গুরুত্বপূর্ণ উপাদান, যা সিস্টেমের বাকি অংশকে ব্যাহত না করে সার্কিটগুলির একটি গ্রুপে রক্ষণাবেক্ষণ বা মেরামতের কাজগুলি নিরাপদে সম্পাদন করতে দেয়।
প্রয়োগঃ
1. আইসোলেশনঃযখন বিচ্ছিন্নকারী সুইচটি খোলা অবস্থানে থাকে, তখন এটি বৈদ্যুতিক সার্কিটে একটি শারীরিক ফাঁক তৈরি করে, যা সুইচের উভয় পাশের ট্রান্সমিশন লাইনের বিভাগকে বৈদ্যুতিকভাবে বিচ্ছিন্ন করে।এই লাইন মাধ্যমে বৈদ্যুতিক শক্তি প্রবাহিত থেকে প্রতিরোধ করে, যা সুইচটির নীচে সরঞ্জামগুলির ক্ষতির বিরুদ্ধে রক্ষা করতে সহায়তা করতে পারে।
2.জর্জ সুরক্ষাঃআইসোলেটর সুইচটি প্রায়শই সার্জ আটকারের সাথে একত্রে ব্যবহৃত হয়, যা বজ্রপাত বা অন্যান্য বৈদ্যুতিক ব্যাঘাতের কারণে ভোল্টেজ সার্জগুলির বিরুদ্ধে সুরক্ষা দেওয়ার জন্য ডিজাইন করা হয়েছে।আইসোলেটর সুইচ এবং সার্জ আটকানোর সমন্বয় অতিরিক্ত বৈদ্যুতিক শক্তিকে ট্রান্সমিশন লাইন থেকে দূরে সরিয়ে সরঞ্জাম ক্ষতির বিরুদ্ধে রক্ষা করতে সাহায্য করে.
3রক্ষণাবেক্ষণের নিরাপত্তাঃট্রান্সমিশন লাইনে একটি দৃশ্যমান বিরতি প্রদান করে, আইসোলেটর সুইচটি নিশ্চিত করে যে রক্ষণাবেক্ষণ কর্মীরা বিদ্যুৎস্পৃষ্ট হওয়ার ঝুঁকি ছাড়াই নিরাপদে লাইনে কাজ করতে পারে।এটি সরঞ্জাম এবং এতে কাজ করা লোকদের উভয়ই রক্ষা করতে সহায়তা করে.
বৈশিষ্ট্যঃ
1উচ্চ ভোল্টেজ রেটিংঃ উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলি উচ্চ ভোল্টেজের স্তরের প্রতিরোধের জন্য ডিজাইন করা হয়েছে, সাধারণত কয়েক হাজার ভোল্ট থেকে কয়েকশো হাজার ভোল্ট পর্যন্ত।
2.শক্তিশালী নির্মাণঃ উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলি সাধারণত এমন উপকরণ দিয়ে তৈরি করা হয় যা বৈদ্যুতিক আর্কিং, জারা এবং অন্যান্য ধরণের ক্ষতির বিরুদ্ধে অত্যন্ত প্রতিরোধী, যেমন পোরসিলিন বা পলিমার.
3আর্ক চ্যাটঃ অনেক উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলি আর্ক চ্যাট দিয়ে ডিজাইন করা হয়েছে, যা বৈদ্যুতিক আর্কিং দ্বারা উত্পাদিত তাপকে ছড়িয়ে দিতে এবং সুইচে ক্ষতি রোধ করতে সহায়তা করে।
4.আর্থ সুইচঃ কিছু উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচ একটি আর্থ সুইচ দিয়ে সজ্জিত, যা সার্কিটের বিচ্ছিন্ন বিভাগকে গ্রাউন্ডিং করে অতিরিক্ত স্তরের সুরক্ষা সরবরাহ করে।
5.ইন্টারলকিং মেকানিজম: রক্ষণাবেক্ষণের সময় সুইচটি দুর্ঘটনাক্রমে বন্ধ হওয়া এড়াতেঅনেক উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচ একটি interlocking প্রক্রিয়া দিয়ে সজ্জিত করা হয় যা সুইচ বন্ধ করা থেকে প্রতিরোধ করে যতক্ষণ না সমস্ত নিরাপত্তা পদ্ধতি অনুসরণ করা হয়েছে.
6. ভিজ্যুয়াল ইন্ডিকেটর: হাই ভোল্টেজ আইসোলেটর সুইচগুলিতে ভিজ্যুয়াল ইন্ডিকেটর যেমন লাইট বা পতাকা অন্তর্ভুক্ত থাকতে পারে,যা সুস্পষ্টভাবে নির্দেশ করে যে সুইচটি খোলা বা বন্ধ অবস্থানে আছে কিনা.
নিরাপত্তা ঝুঁকিঃ
1বিদ্যুৎ শকঃ উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি সঠিকভাবে পরিচালিত না হলে সম্ভাব্য মারাত্মক বিদ্যুৎ শক সরবরাহ করতে পারে।এটি ঘটতে পারে যদি সুইচটি খোলার আগে সঠিকভাবে বিচ্ছিন্ন না হয় বা যদি সরঞ্জামটিতে ত্রুটি থাকে.
2আর্ক ফ্ল্যাশঃ যখন উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি খোলা হয়, তখন একটি আর্ক ফ্ল্যাশ ঘটতে পারে, যা তাপ, আলো এবং চাপের আকারে উল্লেখযোগ্য পরিমাণে শক্তি মুক্তি দিতে পারে। এটি পোড়া হতে পারে,চোখের ক্ষতি, এবং অন্যান্য আঘাত।
3সরঞ্জাম ত্রুটিঃ উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি যদি সঠিকভাবে রক্ষণাবেক্ষণ না করা হয় বা যদি তারা অতিরিক্ত লোড হয় তবে ব্যর্থ হতে পারে। এটি সরঞ্জাম ক্ষতি, বৈদ্যুতিক আগুন এবং অন্যান্য বিপদ হতে পারে।
4পরিবেশগত বিপদঃ উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি প্রায়শই বাইরের পরিবেশে অবস্থিত, যেখানে তারা চরম আবহাওয়ার অবস্থার মুখোমুখি হতে পারে, যেমন শক্তিশালী বাতাস, ভারী বৃষ্টিপাত,আর বজ ্ রপাতের সাথে,এই পরিস্থিতিগুলি সরঞ্জাম পরিচালনা বা রক্ষণাবেক্ষণকারী কর্মীদের জন্য অতিরিক্ত নিরাপত্তা ঝুঁকি সৃষ্টি করতে পারে।
টেকনিক্যাল প্যারামিটারঃ
| সিরিয়াল নম্বর। |
প্যারামিটার |
ইউনিট |
তথ্য |
| 1 |
নামমাত্র ভোল্টেজ |
কেভি |
12 |
| 2 |
নামমাত্র বর্তমান |
মডেল নং। |
(এইচ) জিডব্লিউ 9-12 ((ডাব্লু) / 630-20 |
এ |
630 |
| (এইচ) জিডব্লিউ৯-১২ ((ডব্লিউ) /১০০০-২০ |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s স্বল্প সময়ের প্রতিরোধ ক্ষমতা |
মডেল নং। |
(এইচ) জিডব্লিউ 9-12 ((ডাব্লু) / 630-20 |
kA |
50 |
| (এইচ) জিডব্লিউ৯-১২ ((ডব্লিউ) /১০০০-২০ |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
নামমাত্র নিরোধক স্তর |
বজ্রপাত প্রতিরোধ ভোল্টেজ ((পিক) |
মেরু-পৃথিবী
(পজিটিভ ও নেগেটিভ) |
কেভি |
75 |
আন্তঃভঙ্গি
(পজিটিভ ও নেগেটিভ) |
85 |
শিল্প ফ্রিকোয়েন্সি সহ্য ভোল্টেজ
(১ মিনিট)
(কার্যকর মূল্য) |
শুষ্ক পরীক্ষা/শুষ্ক পরীক্ষা |
মেরু-পৃথিবী |
৪২ ((শুষ্ক)
৩৪ ((নরম) |
| আন্তঃভঙ্গি |
48 ((শুষ্ক) |
| 48 ((শুষ্ক) |
48 ((শুষ্ক)
40 ((নরম) |
| 5 |
প্রধান সার্কিট প্রতিরোধের |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
যান্ত্রিক জীবনকাল |
সময় |
50 |
| 50 |
| 80 |
