হাই ভোল্টেজ আউটডোর ডিসকনটার সুইচ এসি পাওয়ার পাওয়ার সিস্টেমের জন্য আউটডোর ভ্যাকুম সার্কিট ব্রেকারের সাথে ব্যবহার করা হয়

হাই ভোল্টেজ আউটডোর ডিসকনটার সুইচ এসি পাওয়ার পাওয়ার সিস্টেমের জন্য আউটডোর ভ্যাকুম সার্কিট ব্রেকারের সাথে ব্যবহার করা হয়

পণ্যের বর্ণনাঃ

বাহ্যিক সংযোগ বিচ্ছিন্নকারী সুইচগুলি রক্ষণাবেক্ষণ বা মেরামতের উদ্দেশ্যে তাদের শক্তি উত্স থেকে সার্কিটগুলি সংযোগ বিচ্ছিন্ন করতে উচ্চ-ভোল্টেজ পাওয়ার ট্রান্সমিশন এবং বিতরণ সিস্টেমে ব্যবহৃত হয়।তারা পাওয়ার সাপ্লাই থেকে সার্কিট বিচ্ছিন্ন করার জন্য একটি উপায় প্রদান, যা কর্মীদের বিদ্যুৎ শক ঝুঁকি ছাড়াই নিরাপদে তাদের কাজ সম্পাদন করতে দেয়।

একটি বহিরঙ্গন সংযোগ বিচ্ছিন্ন সুইচ অপারেশন একটি ঘোরানো মেরু জড়িত যা সুইচ এর ব্লেড বা যোগাযোগের খোলার এবং বন্ধ নিয়ন্ত্রণ করে। মেরু ঘোরানো দ্বারা,ব্লেডটি সক্রিয় বা বন্ধ করা যেতে পারে, যার ফলে সার্কিটটি সংযুক্ত বা সংযোগ বিচ্ছিন্ন হয়। এই প্রক্রিয়াটি সুইচটির স্থিতির একটি ম্যানুয়াল এবং দৃশ্যমান সূচনার অনুমতি দেয়।

অপারেটর নিরাপত্তা নিশ্চিত করার জন্য, সংযোগ বিচ্ছিন্ন সুইচ এর মেরু সাধারণত একটি অ-পরিবাহী উপাদান, যেমন ফাইবারগ্লাস বা কম্পোজিট উপকরণ তৈরি করা হয়,যা সিস্টেমে উপস্থিত উচ্চ ভোল্টেজের বিরুদ্ধে নিরোধক প্রদান করেএই বিচ্ছিন্নতা সুইচটি ব্যবহার করার সময় অপারেটরকে বিদ্যুৎ শক থেকে রক্ষা করে।

বহিরঙ্গন সংযোগ বিচ্ছিন্ন সুইচগুলি বিভিন্ন ডিজাইন এবং আকারে পাওয়া যায় যাতে তারা নিয়ন্ত্রিত সার্কিটগুলির বিভিন্ন ভোল্টেজ এবং বর্তমান রেটিংগুলি সামঞ্জস্য করতে পারে।এগুলি সাধারণত বহিরঙ্গন সেটিংসে খুঁটি বা কাঠামোর উপর লাগানো হয়অন্যান্য সুরক্ষা ডিভাইস যেমন সার্কিট ব্রেকার এবং ফিউজগুলির সাথে একত্রে,সংযোগ বিচ্ছিন্ন সুইচগুলি একটি বিচ্ছিন্নতা এবং সুরক্ষা প্রদানের মাধ্যমে বৈদ্যুতিক সিস্টেমের সামগ্রিক নিরাপত্তা এবং নির্ভরযোগ্যতার অবদান রাখে.

অপারেশনঃ

1 প্রস্তুতিঃ সুইচ চালু করার আগে, সার্কিটটি বিদ্যুৎহীন করা উচিত এবং কোনও বৈদ্যুতিক ঝুঁকি এড়াতে সঠিকভাবে গ্রাউন্ড করা উচিত।সুইচ ক্ষতি বা পরিধানের কোন চিহ্নের জন্য পরিদর্শন করা উচিত.
2 স্যুইচ বন্ধ করাঃ স্যুইচ বন্ধ করার জন্য, অপারেটর নিজে বা দূরবর্তীভাবে স্যুইচ হ্যান্ডেল বা নিয়ন্ত্রণ লিভার বন্ধ অবস্থানে সরান। এটি সার্কিটটি পাওয়ার উত্সের সাথে সংযুক্ত করে,সার্কিট দিয়ে বর্তমান প্রবাহিত করার অনুমতি দেয়.
3 স্যুইচ খুলুনঃ স্যুইচ খুলতে, অপারেটর ম্যানুয়ালি বা দূরবর্তীভাবে স্যুইচ হ্যান্ডেল বা নিয়ন্ত্রণ লিভারটি খোলা অবস্থানে সরিয়ে দেয়। এটি পাওয়ার উত্স থেকে সার্কিটটি সংযোগ বিচ্ছিন্ন করে।বর্তমান প্রবাহ বিরতি.
4 আর্ক ম্যানেজমেন্টঃ যখন সুইচটি খোলা হয়, তখন পরিচিতিগুলির মধ্যে একটি বৈদ্যুতিক আর্ক ঘটতে পারে, যা বিপজ্জনক হতে পারে এবং সুইচটিকে ক্ষতিগ্রস্থ করতে পারে।সুইচটি এমন ডিভাইস দিয়ে সজ্জিত হতে পারে যেমন আর্ক স্ল্যাশ বা ব্লোআউট কয়েল.
5 নিরাপত্তাঃ উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলির অপারেটরদের বৈদ্যুতিক বিপদগুলি প্রতিরোধের জন্য যথাযথ নিরাপত্তা পদ্ধতি অনুসরণ করতে হবে। এর মধ্যে ব্যক্তিগত সুরক্ষা সরঞ্জাম পরা, দলবদ্ধভাবে কাজ করা,এবং লকআউট/ট্যাগআউট পদ্ধতি অনুসরণ করে.

গঠনঃ

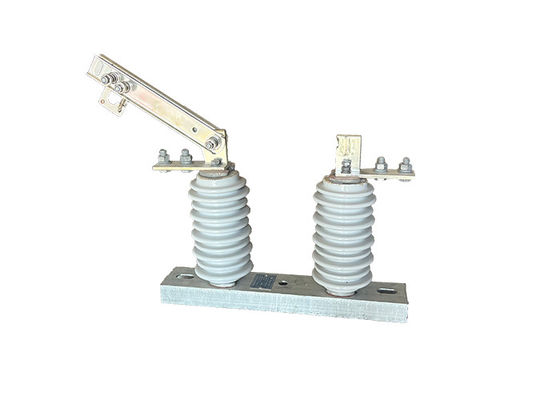

এই পণ্যটি বেস (প্লেট), পোস্ট আইসোলেটর, পরিবাহী অংশ এবং ইন্টারলক ডিভাইস দিয়ে গঠিত। ছুরির এক প্রান্ত বল্টস মাধ্যমে গতিশীল যোগাযোগ ছুরির মাথার উপর ইনস্টল করা হয়,এবং ছুরি অন্য প্রান্ত পৃথকভাবে স্ট্যাটিক যোগাযোগ মাথা সঙ্গে সংযুক্ত করা হয়, এবং প্রতিটি পাশ কম্প্রেশন স্প্রিংয়ের চাপ দ্বারা একটি ভাল যোগাযোগ অবস্থায় বজায় রাখা হয়। প্রতিটি ছুরি স্লট আকৃতির টাইপ, যা না শুধুমাত্র ছুরি তাপ dissipation পৃষ্ঠ বৃদ্ধি,কিন্তু তাপমাত্রা বৃদ্ধি কমাতে সহায়ক, এবং ছুরিটির যান্ত্রিক শক্তি উন্নত করে, শর্ট সার্কিটের বিরুদ্ধে গতিশীল তাপ স্থিতিশীলতা তৈরি করে।যোগাযোগের ছুরির ঘূর্ণনহীন প্রান্তে ইনস্টল করা ইন্টারলকিং অংশ এবং স্ট্যাটিক যোগাযোগের স্ট্যাটিক লকিং হুক খোলা লকিং ডিভাইস গঠন করে, যা ব্রেক বন্ধ হলে স্বয়ংক্রিয়ভাবে লক হয়, যাতে ব্রেক ছুরিটি নিজের ওজন বা বৈদ্যুতিক শক্তির কারণে নিজে থেকে পড়ে না,কারণ ছাড়াই ব্রেক খোলা.

সম্পর্ক:

বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকার এবং বহিরঙ্গন উচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্ন আইসোলেটরের মধ্যে সম্পর্ক বিদ্যুৎ ব্যবস্থায় তাদের পরিপূরক ভূমিকা রয়েছেঃ

1. সার্কিট বিচ্ছিন্নতাঃ ভ্যাকুয়াম সার্কিট ব্রেকারটি স্বাভাবিক অপারেশনের সময় বা ত্রুটির ক্ষেত্রে বৈদ্যুতিক সার্কিট বিচ্ছিন্ন করার জন্য দায়ী।এটি বর্তমান প্রবাহ বিরতি প্রাথমিক উপায় হিসাবে কাজ করেএর বিপরীতে, সংযোগ বিচ্ছিন্নকারীটি রক্ষণাবেক্ষণ বা মেরামত কার্যক্রমের সময় সার্কিটটিকে পাওয়ার উত্স থেকে বিচ্ছিন্ন করার জন্য ব্যবহৃত হয়।এটি শারীরিকভাবে সার্কিট খোলার দ্বারা নিরাপত্তা একটি অতিরিক্ত স্তর প্রদান করে.

2সমন্বয়ঃ উচ্চ-ভোল্টেজ পাওয়ার সিস্টেমে, ভ্যাকুয়াম সার্কিট ব্রেকার এবং সংযোগ বিচ্ছিন্নকারী প্রায়শই একসাথে কাজ করার জন্য সমন্বয় করা হয়।সার্কিট ব্রেকার ত্রুটি সনাক্ত এবং বর্তমান প্রবাহ বাধা করার জন্য ট্রিপিং জন্য দায়ী, যখন সংযোগ বিচ্ছিন্নকারী শারীরিকভাবে সার্কিট বিচ্ছিন্ন এবং সংযোগ বিচ্ছিন্ন একটি দৃশ্যমান ইঙ্গিত প্রদান করতে ব্যবহৃত হয়।

3নিরাপত্তা এবং রক্ষণাবেক্ষণঃ রক্ষণাবেক্ষণ কর্মীদের নিরাপত্তা নিশ্চিত করার জন্য সংযোগ বিচ্ছিন্নকারী একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। বৈদ্যুতিক সরঞ্জামগুলিতে কোনও রক্ষণাবেক্ষণ কাজ সম্পাদন করার আগে,ডিসকানেক্ট আইসোলেটর সার্কিটটি খুলতে এবং একটি দৃশ্যমান বায়ু ফাঁক সরবরাহ করতে কাজ করেএটি নিশ্চিত করে যে সরঞ্জামটি শক্তিহীন এবং কাজ করার জন্য নিরাপদ। অন্যদিকে, ভ্যাকুয়াম সার্কিট ব্রেকার স্বাভাবিক ক্রিয়াকলাপের সময় এবং ত্রুটির ক্ষেত্রে সিস্টেমকে রক্ষা করে।

টেকনিক্যাল প্যারামিটারঃ
