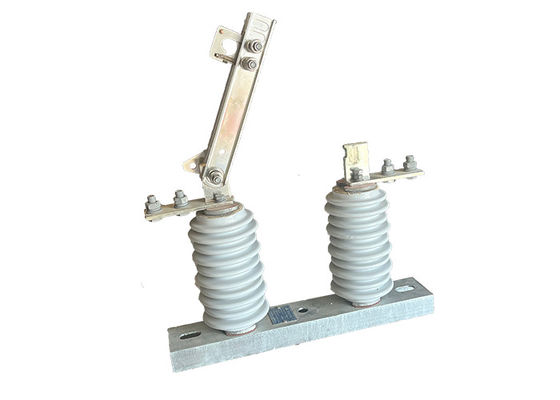

স্বয়ংক্রিয় সুরক্ষা আউটডোর ডিসকানেক্টর সুইচ GW9 সিরিজ সিঙ্গল ফেজ হাই ভোল্টেজ পোরসেলান ডিসকানেক্ট সুইচ

স্বয়ংক্রিয় সুরক্ষা আউটডোর ডিসকানেক্টর সুইচ GW9 সিরিজ সিঙ্গল ফেজ হাই ভোল্টেজ পোরসেলান ডিসকানেক্ট সুইচ

পণ্যের বর্ণনাঃ

আউটডোর ডিসকানেক্টর সুইচ একটি বৈদ্যুতিক সুইচ যা রক্ষণাবেক্ষণ বা সুরক্ষা উদ্দেশ্যে সিস্টেমের বাকি অংশ থেকে একটি সার্কিটকে বিচ্ছিন্ন করতে পাওয়ার সিস্টেমে ব্যবহৃত হয়।"উল্লম্ব" শব্দটি আইসোলেটরের দৃষ্টিভঙ্গি বোঝায়।, যা একটি সমর্থন কাঠামোর উপর উল্লম্বভাবে মাউন্ট করা হয়।

বাহ্যিক সংযোগ বিচ্ছিন্ন সুইচগুলি সাধারণত রক্ষণাবেক্ষণ বা মেরামতের কাজের জন্য নেটওয়ার্কের বিভাগগুলিকে বিচ্ছিন্ন করতে উচ্চ ভোল্টেজ ট্রান্সমিশন এবং বিতরণ সিস্টেমে ব্যবহৃত হয়।এগুলি উচ্চ ভোল্টেজ এবং স্রোত পরিচালনা করার জন্য ডিজাইন করা হয়েছে এবং প্রায়শই বহিরঙ্গন স্থানে ইনস্টল করা হয়.

বহিরঙ্গন সংযোগ বিচ্ছিন্ন সুইচগুলি সাধারণত স্থির এবং চলনশীল পরিচিতিগুলির একটি সেট নিয়ে গঠিত যা একটি বায়ু ফাঁক দ্বারা পৃথক করা হয়। যখন সুইচটি বন্ধ অবস্থানে থাকে,পরিচিতিগুলি একে অপরের সাথে যোগাযোগ করেযখন বিচ্ছিন্নকারী খোলা হয়, যোগাযোগ পৃথক করা হয়,সার্কিট মাধ্যমে বর্তমান প্রবাহ বিরতি এবং সিস্টেমের বাকি থেকে এটি বিচ্ছিন্ন.

বহিরঙ্গন সংযোগ বিচ্ছিন্নকারী সুইচগুলি বিদ্যুৎ সিস্টেমের নিরাপত্তা এবং নির্ভরযোগ্যতার একটি গুরুত্বপূর্ণ উপাদান এবং বিভিন্ন পরিবেশের অবস্থার মধ্যে কাজ করার জন্য ডিজাইন করা হয়েছে।তারা প্রায়ই কঠোর পরীক্ষার এবং সার্টিফিকেশন প্রয়োজনীয়তা সাপেক্ষে তারা কর্মক্ষমতা এবং নিরাপত্তা জন্য শিল্প মান পূরণ নিশ্চিত করতে.

ফাংশনঃ

একটি উচ্চ ভোল্টেজ বৈদ্যুতিক বিচ্ছিন্নকারী প্রধান ফাংশন উচ্চ ভোল্টেজ এসি কন্ডাক্টর এবং সমর্থন কাঠামোর মধ্যে বৈদ্যুতিক বিচ্ছিন্নতা প্রদান করা হয়,এবং কন্ডাক্টর এর ওজন সমর্থনএটি উচ্চ মাত্রার ভোল্টেজ এবং বৈদ্যুতিক স্রোতের প্রতিরোধের জন্য ডিজাইন করা হয়েছে এবং সাধারণত এমন উপকরণ দিয়ে তৈরি করা হয় যা বৈদ্যুতিক আর্কিং এবং জারা প্রতিরোধী,যেমন পোরসিলিন বা পলিমার.

কাঠামো:

এই পণ্যটি বেস (প্লেট), পোস্ট আইসোলেটর, পরিবাহী অংশ এবং ইন্টারলক ডিভাইস দিয়ে গঠিত। ছুরির এক প্রান্ত বল্টস মাধ্যমে গতিশীল যোগাযোগ ছুরির মাথার উপর ইনস্টল করা হয়,এবং ছুরি অন্য প্রান্ত পৃথকভাবে স্ট্যাটিক যোগাযোগ মাথা সঙ্গে সংযুক্ত করা হয়, এবং প্রতিটি পাশ কম্প্রেশন স্প্রিং চাপ দ্বারা একটি ভাল যোগাযোগ অবস্থায় বজায় রাখা হয়। প্রতিটি ছুরি গর্ত আকৃতির টাইপ, যা না শুধুমাত্র ছুরি তাপ dissipation পৃষ্ঠ বৃদ্ধি,কিন্তু তাপমাত্রা বৃদ্ধি কমাতে সহায়ক, এবং ছুরিটির যান্ত্রিক শক্তি উন্নত করে, শর্ট সার্কিটের বিরুদ্ধে গতিশীল তাপ স্থিতিশীলতা তৈরি করে।যোগাযোগের ছুরির ঘূর্ণনহীন প্রান্তে ইনস্টল করা ইন্টারলকিং অংশ এবং স্ট্যাটিক যোগাযোগের স্ট্যাটিক লকিং হুক খোলা লকিং ডিভাইস গঠন করে, যা ব্রেক বন্ধ হলে স্বয়ংক্রিয়ভাবে লক হয়, যাতে ব্রেক ছুরিটি নিজের ওজন বা বৈদ্যুতিক শক্তির কারণে নিজে থেকে পড়ে না,কারণ ছাড়াই ব্রেক খোলা.

প্রয়োগঃ

1সার্কিট বিচ্ছিন্নতাঃ উচ্চ ভোল্টেজ বৈদ্যুতিক বিচ্ছিন্নকারী প্রধানত রক্ষণাবেক্ষণ বা মেরামতের কাজের জন্য একটি শক্তি সিস্টেমের বিভাগগুলি বিচ্ছিন্ন করতে ব্যবহৃত হয়।এটি শ্রমিকদের বিদ্যুৎ আঘাত বা অন্যান্য বৈদ্যুতিক বিপদ ছাড়া বিচ্ছিন্ন সার্কিট নিরাপদ কাজ করতে পারবেন.

2নিরাপত্তাঃ উচ্চ ভোল্টেজ বৈদ্যুতিক বিচ্ছিন্নকারীগুলি কর্মীদের এবং জনসাধারণকে বৈদ্যুতিক বিপদ থেকে রক্ষা করার জন্য একটি সুরক্ষা ডিভাইস হিসাবেও ব্যবহৃত হয়। একটি সার্কিট বিচ্ছিন্ন করে,উচ্চ ভোল্টেজ বৈদ্যুতিক বিচ্ছিন্নকারী সিস্টেমের লাইভ অংশগুলির সাথে দুর্ঘটনাজনিত যোগাযোগ রোধ করে এবং বৈদ্যুতিক দুর্ঘটনার ঝুঁকি হ্রাস করে.

3ত্রুটি সুরক্ষাঃ উচ্চ ভোল্টেজ বৈদ্যুতিক বিচ্ছিন্নকারীগুলি শর্ট সার্কিট এবং ওভারলোডের মতো ত্রুটি থেকে বিদ্যুৎ সিস্টেমকে রক্ষা করতেও ব্যবহার করা যেতে পারে। সিস্টেমের একটি ত্রুটিযুক্ত বিভাগকে বিচ্ছিন্ন করে,উচ্চ ভোল্টেজ বৈদ্যুতিক বিচ্ছিন্নকারীগুলি ত্রুটিটি সিস্টেমের অন্যান্য অংশে ছড়িয়ে পড়ার এবং আরও ক্ষতির কারণ হতে বাধা দেয়.

4. সুইচিং: হাই ভোল্টেজ বৈদ্যুতিক বিচ্ছিন্নকারী একটি সিস্টেমের শক্তি প্রবাহ নিয়ন্ত্রণ করার জন্য একটি সুইচিং ডিভাইস হিসাবে ব্যবহার করা যেতে পারে।পাওয়ার প্রবাহ প্রয়োজন অনুযায়ী সিস্টেমের বিভিন্ন অংশে পরিচালিত করা যেতে পারে.

5পরীক্ষাঃ উচ্চ ভোল্টেজ বৈদ্যুতিক বিচ্ছিন্নকারীগুলি পরীক্ষার উদ্দেশ্যেও ব্যবহার করা যেতে পারে, যেমন একটি সার্কিটে ভোল্টেজ বা বর্তমান পরিমাপ করা বা সিস্টেমের অন্যান্য উপাদানগুলির কার্যকারিতা পরীক্ষা করা.

অবস্থা:

1.নির্দিষ্ট এলাকায় সর্বোচ্চ উচ্চতা সমুদ্রপৃষ্ঠ থেকে 1000 মিটার অতিক্রম করে না। এই উচ্চতা সীমাবদ্ধতা সরঞ্জাম ইনস্টলেশন এবং অপারেশন জন্য প্রাসঙ্গিক।

2পরিবেষ্টিত বায়ুর তাপমাত্রার কিছু সীমাবদ্ধতা রয়েছে। সর্বাধিক তাপমাত্রা +40 °C অতিক্রম করা উচিত নয়, এবং সর্বনিম্ন তাপমাত্রা নির্দিষ্ট এলাকার উপর নির্ভর করে পরিবর্তিত হতে পারে। সাধারণ এলাকায়,ন্যূনতম তাপমাত্রা -৩০°C এর নিচে নামতে হবে নাপ্যারামোস অঞ্চলে তাপমাত্রা -৪০ ডিগ্রি সেলসিয়াসের নিচে নামতে পারে না।

3বায়ুর চাপ ৭০০ পাস্কাল (পা) অতিক্রম করা উচিত নয়, যা প্রতি সেকেন্ডে প্রায় ৩৪ মিটার বাতাসের গতির সাথে মিলে যায়।এই সীমাবদ্ধতা নিশ্চিত করে যে তার কার্যকারিতা বা কাঠামোগত অখণ্ডতা হ্রাস না করেই সরঞ্জামটি বাতাসের শক্তি সহ্য করতে পারে.

4ভূমিকম্পের তীব্রতা ৮ ডিগ্রি অতিক্রম করা উচিত নয়। এটি ভূমিকম্পের কার্যকলাপের সর্বোচ্চ তীব্রতার কথা উল্লেখ করে যা ক্ষতিগ্রস্ত না হয়ে সরঞ্জাম সহ্য করতে পারে।ভূমিকম্পের তীব্রতা পরিমাপের জন্য ব্যবহৃত নির্দিষ্ট স্কেল অঞ্চল বা দেশের উপর নির্ভর করতে পারে.

5কর্মক্ষেত্রটি ঘন ঘন শক্তিশালী কম্পন থেকে মুক্ত হওয়া উচিত। এই প্রয়োজনীয়তাটি নিশ্চিত করে যে সরঞ্জামগুলি স্বাভাবিক অপারেটিং অবস্থার অধীনে স্থিতিশীল এবং কার্যকরী থাকে।অত্যধিক কম্পন আইসোলেটরের কর্মক্ষমতা এবং জীবনকালকে প্রভাবিত করতে পারে.

6সাধারণ ধরণের বিচ্ছিন্নকারীগুলি এমন স্থানে স্থাপন করা উচিত যা গ্যাস, ধোঁয়া, রাসায়নিক জমাট, লবণ স্প্রে কুয়াশা, ধুলো এবং অন্যান্য বিস্ফোরক বা ক্ষয়কারী পদার্থ থেকে দূরে রাখা উচিত।এই উপকরণগুলি বিচ্ছিন্নকারীটির বিচ্ছিন্নতা এবং পরিবাহিতা ক্ষমতাতে ক্ষতিকারক প্রভাব ফেলতে পারে, যার ফলে এর কার্যকারিতা এবং নিরাপত্তা ঝুঁকিপূর্ণ হতে পারে।

7দূষণ-প্রতিরোধী প্রকারের বিচ্ছিন্নকারীগুলি গুরুতর দূষণে আক্রান্ত এলাকায় ব্যবহারের জন্য ডিজাইন করা হয়েছে।সেখানে বিস্ফোরক পদার্থ বা আগুন সৃষ্টি করতে পারে এমন উপাদান থাকা উচিত নয়এই প্রয়োজনীয়তা নিশ্চিত করে যে চ্যালেঞ্জিং পরিবেশগত অবস্থার সত্ত্বেও বিচ্ছিন্নকারী নিরাপদ এবং কার্যকরী থাকে।

টেকনিক্যাল প্যারামিটারঃ
