উচ্চ ভোল্টেজ বিতরণ সিস্টেমের জন্য শিল্প বহিরঙ্গন ডিসকানেক্টর সুইচ সহজে পরিচালিত হুকস্টিক সুইচ

উচ্চ ভোল্টেজ বিতরণ সিস্টেমের জন্য শিল্প বহিরঙ্গন ডিসকানেক্টর সুইচ সহজে পরিচালিত হুকস্টিক সুইচ

পণ্যের বর্ণনাঃ

বহিরঙ্গন সংযোগ বিচ্ছিন্নকারী সুইচ, যাকে আইসোলেটর সুইচও বলা হয়, উচ্চ-ভোল্টেজ পাওয়ার সিস্টেমের একটি অপরিহার্য উপাদান।এর প্রাথমিক উদ্দেশ্য হল বিদ্যুতের সার্কিটের একটি নির্দিষ্ট অংশকে তার শক্তি উৎস থেকে বিচ্ছিন্ন করা বা বিচ্ছিন্ন করা.
আউটডোর ডিসকানেক্টর সুইচটির মূল কাজটি হ'ল বৈদ্যুতিক সার্কিটটি শারীরিকভাবে ভেঙে দেওয়া, কার্যকরভাবে সরঞ্জামটি পাওয়ার উত্স থেকে পৃথক করা।এই সংযোগ বিচ্ছিন্ন এবং বিচ্ছিন্নতা রক্ষণাবেক্ষণ কর্মীদের নিরাপদে সরঞ্জাম কাজ করতে পারবেন, বিদ্যুৎ শক হওয়ার ঝুঁকি কমিয়ে আনে।
এটি লক্ষ করা গুরুত্বপূর্ণ যে একটি ভ্যাকুয়াম সার্কিট ব্রেকারের বিপরীতে, বহিরঙ্গন সংযোগ বিচ্ছিন্নকারী সুইচটিতে আর্ক-বাতি বন্ধ করার ক্ষমতা নেই।এটি সার্কিট সুইচিং বা ত্রুটি অবস্থার সময় হতে পারে যে বৈদ্যুতিক arcs বিরতি বা নিষ্ক্রিয় করার জন্য ডিজাইন করা হয় না.
উচ্চ-ভোল্টেজ পাওয়ার সিস্টেমে, উচ্চ-ভোল্টেজ বিচ্ছিন্নকারী সুইচটি প্রায়শই একটি ভ্যাকুয়াম সার্কিট ব্রেকারের সাথে সমন্বিত হয়।সার্কিট ব্রেকার ত্রুটি সনাক্ত এবং বর্তমান প্রবাহ বাধা করার জন্য ট্রিপিং জন্য দায়ী, যখন সংযোগ বিচ্ছিন্নকারী শারীরিকভাবে সার্কিট বিচ্ছিন্ন এবং সংযোগ বিচ্ছিন্ন একটি চাক্ষুষ ইঙ্গিত প্রদান করার জন্য পরিচালিত হয়।
বাহ্যিক সংযোগ বিচ্ছিন্ন সুইচ রক্ষণাবেক্ষণ কর্মীদের নিরাপত্তা নিশ্চিত করার জন্য একটি সমালোচনামূলক ভূমিকা পালন করে।ডিসকানেক্ট আইসোলেটর সার্কিট খুলতে এবং একটি দৃশ্যমান বায়ু ফাঁক তৈরি করতে কাজ করা হয়এই পদক্ষেপটি নিশ্চিত করে যে সরঞ্জামটি শক্তিহীন এবং রক্ষণাবেক্ষণের কার্যক্রমের জন্য নিরাপদ।
বাইরের সংযোগ বিচ্ছিন্নকারী সুইচ, যাকে সংযোগ বিচ্ছিন্ন সুইচ বা বিচ্ছিন্ন সুইচও বলা হয়, এটি উচ্চ-ভোল্টেজ পাওয়ার সিস্টেমের একটি অপরিহার্য উপাদান।এর প্রাথমিক উদ্দেশ্য হল বিদ্যুতের সার্কিটের একটি নির্দিষ্ট অংশকে তার শক্তি উৎস থেকে বিচ্ছিন্ন করা বা বিচ্ছিন্ন করা.


প্রয়োগঃ

1সার্কিট বিচ্ছিন্নতাঃ উচ্চ ভোল্টেজ বিচ্ছিন্নকারী সুইচগুলি রক্ষণাবেক্ষণ, মেরামত বা পরীক্ষার উদ্দেশ্যে উচ্চ ভোল্টেজ সার্কিটের একটি বিভাগ বিচ্ছিন্ন করতে ব্যবহৃত হয়। সুইচটি খুললে,সেকশনটি সিস্টেমের বাকি অংশ থেকে কার্যকরভাবে সংযোগ বিচ্ছিন্ন করা যায়, যাতে কাজ নিরাপদে করা যায়।

2লোড সুইচিংঃ উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলি সার্কিটে বৈদ্যুতিক শক্তির প্রবাহ নিয়ন্ত্রণের জন্য লোড সুইচ হিসাবে ব্যবহার করা যেতে পারে।তারা বিশেষ করে পরিস্থিতিতে দরকারী যেখানে লোড অপেক্ষাকৃত ছোট এবং একটি সার্কিট ব্রেকার বা ফিউজ প্রয়োজন হয় না.

3. ওভারহেড লাইন সুরক্ষাঃ বজ্রপাত এবং অন্যান্য বৈদ্যুতিক ব্যাঘাতের বিরুদ্ধে সুরক্ষা প্রদানের জন্য উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলি প্রায়শই ওভারহেড বিদ্যুৎ লাইনে ইনস্টল করা হয়।লাইনের একটি অংশ বিচ্ছিন্ন করে, সুইচটি সরঞ্জামগুলির ক্ষতি রোধ করতে এবং বিদ্যুৎ বিচ্ছিন্নতার ঝুঁকি হ্রাস করতে সহায়তা করতে পারে।

4ট্রান্সফরমার সুরক্ষাঃ হাই ভোল্টেজ আইসোলেটর সুইচগুলি ত্রুটি বা অতিরিক্ত লোডের ক্ষেত্রে বৈদ্যুতিক নেটওয়ার্ক থেকে বিচ্ছিন্ন করে ট্রান্সফরমারগুলিকে সুরক্ষিত করতেও ব্যবহৃত হয়। সুইচটি খুললে,ট্রান্সফরমারটি নেটওয়ার্ক থেকে বিচ্ছিন্ন হতে পারে, ট্রান্সফরমার এবং অন্যান্য সরঞ্জাম ক্ষতি রোধ।

অপারেশনঃ

1 প্রস্তুতিঃ সুইচ চালু করার আগে, সার্কিটটি বিদ্যুৎহীন করা উচিত এবং কোনও বৈদ্যুতিক ঝুঁকি এড়াতে সঠিকভাবে গ্রাউন্ড করা উচিত।সুইচ ক্ষতি বা পরিধানের কোন চিহ্নের জন্য পরিদর্শন করা উচিত.
2 স্যুইচ বন্ধ করাঃ স্যুইচ বন্ধ করার জন্য, অপারেটর নিজে বা দূরবর্তীভাবে স্যুইচ হ্যান্ডেল বা নিয়ন্ত্রণ লিভার বন্ধ অবস্থানে সরান। এটি সার্কিটটি পাওয়ার উত্সের সাথে সংযুক্ত করে,সার্কিট দিয়ে বর্তমান প্রবাহিত করার অনুমতি দেয়.
3 স্যুইচ খুলুনঃ স্যুইচ খুলতে, অপারেটর ম্যানুয়ালি বা দূরবর্তীভাবে স্যুইচ হ্যান্ডেল বা নিয়ন্ত্রণ লিভারটি খোলা অবস্থানে সরিয়ে দেয়। এটি পাওয়ার উত্স থেকে সার্কিটটি সংযোগ বিচ্ছিন্ন করে।বর্তমান প্রবাহ বিরতি.
4 আর্ক ম্যানেজমেন্টঃ যখন সুইচটি খোলা হয়, তখন পরিচিতিগুলির মধ্যে একটি বৈদ্যুতিক আর্ক ঘটতে পারে, যা বিপজ্জনক হতে পারে এবং সুইচটিকে ক্ষতিগ্রস্থ করতে পারে।সুইচটি এমন ডিভাইস দিয়ে সজ্জিত হতে পারে যেমন আর্ক স্ল্যাশ বা ব্লোআউট কয়েল.
5 নিরাপত্তাঃ উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলির অপারেটরদের বৈদ্যুতিক বিপদগুলি প্রতিরোধের জন্য যথাযথ নিরাপত্তা পদ্ধতি অনুসরণ করতে হবে। এর মধ্যে ব্যক্তিগত সুরক্ষা সরঞ্জাম পরা, দলবদ্ধভাবে কাজ করা,এবং লকআউট/ট্যাগআউট পদ্ধতি অনুসরণ করে.

গঠনঃ

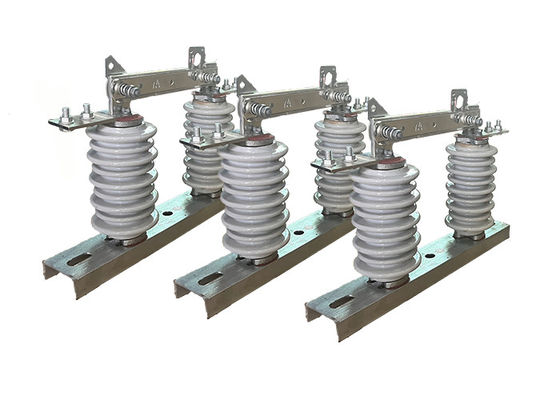

বর্ণিত পণ্যটি একটি বেস (প্লেট), পোস্ট আইসোলেটর, পরিবাহী অংশ এবং ইন্টারলক ডিভাইস দিয়ে গঠিত।ছুরি বোল্ট মাধ্যমে গতিশীল যোগাযোগ ছুরি মাথা উপর ইনস্টল করা হয় এবং স্ট্যাটিক যোগাযোগ মাথা সঙ্গে আলাদাভাবে সংযুক্ত করা হয়. উভয় পক্ষই কম্প্রেশন স্প্রিংয়ের চাপ দ্বারা একটি ভাল যোগাযোগের অবস্থায় রাখা হয়। ছুরিটি একটি স্লট-আকৃতির টাইপ,যা তাপ অপসারণ পৃষ্ঠ বৃদ্ধি এবং তাপমাত্রা বৃদ্ধি হ্রাসএটি ছুরির যান্ত্রিক শক্তিতে অবদান রাখে এবং এটি শর্ট সার্কিটের বিরুদ্ধে গতিশীলভাবে তাপ স্থিতিশীল করে তোলে।
স্পর্শকাতর ছুরির ঘূর্ণনহীন প্রান্তে ইনস্টল করা ইন্টারলকিং অংশ এবং স্ট্যাটিক স্পর্শের স্ট্যাটিক লকিং হুক খোলা লকিং ডিভাইস গঠন করে। যখন ব্রেক বন্ধ হয়,ডিভাইসটি স্বয়ংক্রিয়ভাবে লক হচ্ছে, তাই ব্রেক ছুরিটি তার নিজের ওজন বা বৈদ্যুতিক শক্তির কর্মের কারণে পড়ে যাবে না, যা বিনা কারণে ব্রেকটি খুলতে পারে।
এই পণ্যটি সাধারণত বিদ্যুৎ পরিবহন ও বিতরণ ব্যবস্থায় ব্যবহৃত হয় এবং বিদ্যুৎ নেটওয়ার্কের সঠিক কাজ নিশ্চিত করতে এটি গুরুত্বপূর্ণ ভূমিকা পালন করে।এই সুইচগুলির সাথে কাজ করার সময় সঠিক নিরাপত্তা পদ্ধতি অনুসরণ করা উচিত, এবং শুধুমাত্র যোগ্যতাসম্পন্ন এবং প্রশিক্ষিত কর্মীদের তাদের পরিচালনা ও রক্ষণাবেক্ষণের অনুমতি দেওয়া উচিত।

অবস্থা:

1.নির্দিষ্ট এলাকায় সর্বোচ্চ উচ্চতা সমুদ্রপৃষ্ঠ থেকে 1000 মিটার অতিক্রম করে না। এই উচ্চতা সীমাবদ্ধতা সরঞ্জাম ইনস্টলেশন এবং অপারেশন জন্য প্রাসঙ্গিক।

2পরিবেষ্টিত বায়ুর তাপমাত্রার কিছু সীমাবদ্ধতা রয়েছে। সর্বাধিক তাপমাত্রা +40 °C অতিক্রম করা উচিত নয়, এবং সর্বনিম্ন তাপমাত্রা নির্দিষ্ট এলাকার উপর নির্ভর করে পরিবর্তিত হতে পারে। সাধারণ এলাকায়,ন্যূনতম তাপমাত্রা -৩০°C এর নিচে নামতে হবে নাপ্যারামোস অঞ্চলে তাপমাত্রা -৪০ ডিগ্রি সেলসিয়াসের নিচে নামতে পারে না।

3বায়ুর চাপ ৭০০ পাস্কাল (পা) অতিক্রম করা উচিত নয়, যা প্রতি সেকেন্ডে প্রায় ৩৪ মিটার বাতাসের গতির সাথে মিলে যায়।এই সীমাবদ্ধতা নিশ্চিত করে যে তার কার্যকারিতা বা কাঠামোগত অখণ্ডতা ক্ষতিগ্রস্ত না করেই সরঞ্জামটি বায়ুর শক্তি সহ্য করতে পারে.

4ভূমিকম্পের তীব্রতা ৮ ডিগ্রি অতিক্রম করা উচিত নয়। এটি ভূমিকম্পের কার্যকলাপের সর্বোচ্চ তীব্রতার কথা উল্লেখ করে যা ক্ষতিগ্রস্ত না হয়ে সরঞ্জাম সহ্য করতে পারে।ভূমিকম্পের তীব্রতা পরিমাপের জন্য ব্যবহৃত নির্দিষ্ট স্কেল অঞ্চল বা দেশের উপর নির্ভর করতে পারে.

5কর্মক্ষেত্রটি ঘন ঘন শক্তিশালী কম্পন থেকে মুক্ত হওয়া উচিত। এই প্রয়োজনীয়তাটি নিশ্চিত করে যে সরঞ্জামগুলি স্বাভাবিক অপারেটিং অবস্থার অধীনে স্থিতিশীল এবং কার্যকরী থাকে।অত্যধিক কম্পন আইসোলেটরের কর্মক্ষমতা এবং জীবনকালকে প্রভাবিত করতে পারে.

6সাধারণ ধরণের বিচ্ছিন্নকারীগুলি এমন স্থানে স্থাপন করা উচিত যা গ্যাস, ধোঁয়া, রাসায়নিক জমাট, লবণ স্প্রে কুয়াশা, ধুলো এবং অন্যান্য বিস্ফোরক বা ক্ষয়কারী পদার্থ থেকে দূরে রাখা উচিত।এই উপকরণগুলি বিচ্ছিন্নকারীটির বিচ্ছিন্নতা এবং পরিবাহিতা ক্ষমতাতে ক্ষতিকারক প্রভাব ফেলতে পারে, যার ফলে এর কার্যকারিতা এবং নিরাপত্তা ঝুঁকিপূর্ণ হতে পারে।

7দূষণ-প্রতিরোধী প্রকারের বিচ্ছিন্নকারীগুলি গুরুতর দূষণে আক্রান্ত এলাকায় ব্যবহারের জন্য ডিজাইন করা হয়েছে।সেখানে বিস্ফোরক পদার্থ বা আগুন সৃষ্টি করতে পারে এমন উপাদান থাকা উচিত নয়এই প্রয়োজনীয়তা নিশ্চিত করে যে চ্যালেঞ্জিং পরিবেশগত অবস্থার সত্ত্বেও বিচ্ছিন্নকারী নিরাপদ এবং কার্যকরী থাকে।

টেকনিক্যাল প্যারামিটারঃ
