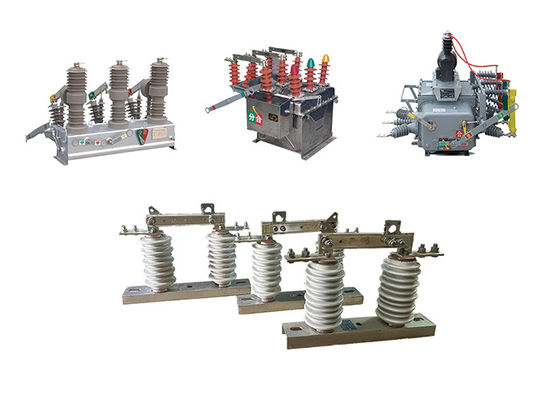

সিরামিক আউটডোর ডিসকানেক্টর সুইচ 1000A গ্রে রঙ ব্রেকিং বা সংযোগের জন্য বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকারের সাথে ব্যবহৃত
পণ্যের বর্ণনাঃ
বাহ্যিক সংযোগ বিচ্ছিন্নকারী সুইচগুলি রক্ষণাবেক্ষণ বা মেরামতের উদ্দেশ্যে তাদের শক্তি উত্স থেকে সার্কিটগুলি সংযোগ বিচ্ছিন্ন করতে উচ্চ-ভোল্টেজ পাওয়ার ট্রান্সমিশন এবং বিতরণ সিস্টেমে ব্যবহৃত হয়।তারা পাওয়ার সাপ্লাই থেকে সার্কিট বিচ্ছিন্ন করার জন্য একটি উপায় প্রদান, যা কর্মীদের বিদ্যুৎ শক ঝুঁকি ছাড়াই নিরাপদে তাদের কাজ সম্পাদন করতে দেয়।
একটি বহিরঙ্গন সংযোগ বিচ্ছিন্ন সুইচ অপারেশন একটি ঘোরানো মেরু জড়িত যা সুইচ এর ব্লেড বা যোগাযোগের খোলার এবং বন্ধ নিয়ন্ত্রণ করে। মেরু ঘোরানো দ্বারা,ব্লেডটি সক্রিয় বা বন্ধ করা যেতে পারে, যার ফলে সার্কিটটি সংযুক্ত বা সংযোগ বিচ্ছিন্ন হয়। এই প্রক্রিয়াটি সুইচটির স্থিতির একটি ম্যানুয়াল এবং দৃশ্যমান সূচনার অনুমতি দেয়।
অপারেটর নিরাপত্তা নিশ্চিত করার জন্য, সংযোগ বিচ্ছিন্ন সুইচ এর মেরু সাধারণত একটি অ-পরিবাহী উপাদান, যেমন ফাইবারগ্লাস বা কম্পোজিট উপকরণ তৈরি করা হয়,যা সিস্টেমে উপস্থিত উচ্চ ভোল্টেজের বিরুদ্ধে নিরোধক প্রদান করেএই বিচ্ছিন্নতা সুইচটি ব্যবহার করার সময় অপারেটরকে বিদ্যুৎ শক থেকে রক্ষা করে।
বহিরঙ্গন সংযোগ বিচ্ছিন্ন সুইচগুলি বিভিন্ন ডিজাইন এবং আকারে পাওয়া যায় যাতে তারা নিয়ন্ত্রিত সার্কিটগুলির বিভিন্ন ভোল্টেজ এবং বর্তমান রেটিংগুলি সামঞ্জস্য করতে পারে।এগুলি সাধারণত বহিরঙ্গন সেটিংসে খুঁটি বা কাঠামোর উপর লাগানো হয়অন্যান্য সুরক্ষা ডিভাইস যেমন সার্কিট ব্রেকার এবং ফিউজগুলির সাথে একত্রে,সংযোগ বিচ্ছিন্ন সুইচগুলি একটি বিচ্ছিন্নতা এবং সুরক্ষা প্রদানের মাধ্যমে বৈদ্যুতিক সিস্টেমের সামগ্রিক নিরাপত্তা এবং নির্ভরযোগ্যতার অবদান রাখে.
বৈশিষ্ট্যঃ
1বিচ্ছিন্নতাঃ স্যুইচটি রক্ষণাবেক্ষণ বা মেরামতের উদ্দেশ্যে পাওয়ার সিস্টেমের একটি একক ফেজ বিচ্ছিন্ন করতে ব্যবহৃত হয়।
2উচ্চ ভোল্টেজ রেটিংঃ এই সুইচগুলি উচ্চ ভোল্টেজ স্তরগুলি পরিচালনা করার জন্য ডিজাইন করা হয়েছে, সাধারণত কয়েক কিলোভোল্ট থেকে কয়েকশ কিলোভোল্ট পর্যন্ত।
3.ম্যানুয়াল অপারেশনঃ সুইচটি হুকস্টিক বা লিভারের সাহায্যে ম্যানুয়ালি পরিচালিত হয়। অপারেটরকে সুইচটির নিরাপদ অপারেশন সম্পর্কে প্রশিক্ষণ দেওয়া উচিত।
4.ভিজ্যুয়াল ইন্ডিকেটর: কিছু সুইচগুলিতে ভিজ্যুয়াল ইন্ডিকেটর রয়েছে যা সুইচটি খোলা বা বন্ধ রয়েছে কিনা তা দেখায়, যা অপারেটরদের সার্কিটের অবস্থা জানা সহজ করে তোলে।
5স্থায়িত্বঃ এই সুইচগুলি কঠোর পরিবেশগত অবস্থার প্রতিরোধের জন্য ডিজাইন করা হয়েছে, যেমন চরম তাপমাত্রা, আর্দ্রতা এবং ক্ষয়কারী পদার্থ।
6.নিরাপত্তা বৈশিষ্ট্যঃ সুইচটি বিদ্যুতের বিপদ থেকে অপারেটরদের রক্ষা করার জন্য নিরাপত্তা বৈশিষ্ট্যগুলির সাথে ডিজাইন করা হয়েছে, যেমন বৈদ্যুতিক উপাদানগুলির সাথে দুর্ঘটনাক্রমে যোগাযোগ রোধ করে।
7কমপ্যাক্ট আকারঃ এক-ফেজ উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলি সাধারণত আকারে কমপ্যাক্ট এবং সংকুচিত স্থানে ইনস্টল করা যেতে পারে।
গঠনঃ
1পোরসেলান আইসোলেটর বডিঃ আইসোলেটর বডি আইসোলেটরের প্রধান উপাদান এবং সাধারণত উচ্চ-শক্তিযুক্ত পোরসেলান দিয়ে তৈরি হয়।এটি কন্ডাক্টর এবং সমর্থন কাঠামোর মধ্যে বৈদ্যুতিক নিরোধক প্রদান করার জন্য ডিজাইন করা হয়, এবং পছন্দসই আকৃতি এবং আকারের মধ্যে molded হয়।
2ধাতব শেষ ফিটিংঃ ধাতব শেষ ফিটিংগুলি বিচ্ছিন্নকারী শরীরের সাথে সংযুক্ত থাকে এবং বিচ্ছিন্নকারীকে কন্ডাক্টর এবং সমর্থনকারী কাঠামোর সাথে সংযুক্ত করার উপায় সরবরাহ করে।এগুলি সাধারণত গ্যালভানাইজড স্টিল বা অন্যান্য জারা প্রতিরোধী উপাদান থেকে তৈরি হয়, এবং সহজ ইনস্টলেশনের জন্য স্পেশাল ফিচার যেমন ক্লিভস বা বল-এন্ড-সকেট জয়েন্ট দিয়ে ডিজাইন করা যেতে পারে।
3সিলিং কম্পাউন্ডঃ একটি সিলিং কম্পাউন্ড আইসোলেটর দেহ এবং ধাতব শেষ ফিটিংগুলির মধ্যে জয়েন্টটি সিল করতে ব্যবহৃত হয়, যাতে আর্দ্রতা এবং দূষণকারীগুলি আইসোলেটরের অভ্যন্তরে প্রবেশ করতে পারে না।
4হার্ডওয়্যারঃ হার্ডওয়্যার যেমন বোল্ট, বাদাম এবং ওয়াশারগুলি আইসোলেটর দেহ এবং সমর্থনকারী কাঠামোর সাথে ধাতব শেষ ফিটিংগুলিকে সংযুক্ত করতে ব্যবহৃত হয়।
ফিটিং ক্যাপসঃ ফিটিং ক্যাপগুলি ধাতব শেষ ফিটিংগুলি জারা এবং ক্ষতি থেকে রক্ষা করতে ব্যবহৃত হয় এবং প্লাস্টিক বা অন্যান্য উপকরণ থেকে তৈরি হতে পারে।
5অতিরিক্ত বৈশিষ্ট্যঃ নির্দিষ্ট অ্যাপ্লিকেশন উপর নির্ভর করে, পোরসেলান উচ্চ ভোল্টেজ বৈদ্যুতিক বিচ্ছিন্নকারী অতিরিক্ত বৈশিষ্ট্য যেমন নিরোধক বাধা, আর্ক প্যাচ,এবং তাদের কর্মক্ষমতা এবং নিরাপত্তা উন্নত করার জন্য পৃথিবী সুইচ.
অপারেশনঃ
1 প্রস্তুতিঃস্যুইচটি চালু করার আগে, সার্কিটটি বিদ্যুৎ থেকে নিষ্ক্রিয় করা উচিত এবং কোনও বৈদ্যুতিক ঝুঁকি এড়ানোর জন্য সঠিকভাবে গ্রাউন্ড করা উচিত। স্যুইচটি ক্ষতি বা পরিধানের লক্ষণগুলির জন্য পরিদর্শন করা উচিত।
2 স্যুইচ বন্ধ করাঃস্যুইচ বন্ধ করার জন্য, অপারেটরটি ম্যানুয়ালি বা দূরবর্তীভাবে স্যুইচ হ্যান্ডেল বা নিয়ন্ত্রণ লিভারটি বন্ধ অবস্থানে সরিয়ে দেয়। এটি সার্কিটটিকে পাওয়ার উত্সের সাথে সংযুক্ত করে,সার্কিট দিয়ে বর্তমান প্রবাহিত করার অনুমতি দেয়.
3 স্যুইচ খুলুনঃস্যুইচটি খুলতে, অপারেটর ম্যানুয়ালি বা দূরবর্তীভাবে স্যুইচ হ্যান্ডেল বা নিয়ন্ত্রণ লিভারটি খোলা অবস্থানে সরিয়ে দেয়। এটি পাওয়ার উত্স থেকে সার্কিটটি সংযোগ বিচ্ছিন্ন করে,বর্তমান প্রবাহ বিরতি.
4 আর্ক ম্যানেজমেন্টঃযখন সুইচ খোলা হয়, যোগাযোগের মধ্যে একটি বৈদ্যুতিক আর্ক ঘটতে পারে, যা বিপজ্জনক হতে পারে এবং সুইচ ক্ষতি হতে পারে।সুইচটি এমন ডিভাইস দিয়ে সজ্জিত হতে পারে যেমন আর্ক স্ল্যাশ বা ব্লোআউট কয়েল.
৫ নিরাপত্তাঃউচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলির অপারেটরদের বৈদ্যুতিক বিপদগুলি প্রতিরোধের জন্য যথাযথ নিরাপত্তা পদ্ধতি অনুসরণ করতে হবে। এর মধ্যে ব্যক্তিগত সুরক্ষা সরঞ্জাম পরা, দলবদ্ধভাবে কাজ করা,এবং লকআউট/ট্যাগআউট পদ্ধতি অনুসরণ করে.
প্রয়োগঃ
সার্কিট আইসোলেশনঃ হাই ভোল্টেজ আইসোলেটর সুইচগুলি রক্ষণাবেক্ষণ, মেরামত বা পরীক্ষার উদ্দেশ্যে একটি উচ্চ ভোল্টেজ সার্কিটের একটি বিভাগকে বিচ্ছিন্ন করতে ব্যবহৃত হয়। সুইচটি খোলার মাধ্যমে,সেকশনটি সিস্টেমের বাকি অংশ থেকে কার্যকরভাবে সংযোগ বিচ্ছিন্ন করা যায়, যাতে কাজ নিরাপদে করা যায়।
লোড সুইচিংঃ উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলি একটি সার্কিটে বৈদ্যুতিক শক্তির প্রবাহ নিয়ন্ত্রণের জন্য লোড সুইচ হিসাবে ব্যবহার করা যেতে পারে।তারা বিশেষ করে পরিস্থিতিতে দরকারী যেখানে লোড অপেক্ষাকৃত ছোট এবং একটি সার্কিট ব্রেকার বা ফিউজ প্রয়োজন হয় না.
ওভারহেড লাইন সুরক্ষাঃ বজ্রপাত এবং অন্যান্য বৈদ্যুতিক ব্যাঘাতের বিরুদ্ধে সুরক্ষা প্রদানের জন্য উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলি প্রায়শই ওভারহেড বিদ্যুৎ লাইনে ইনস্টল করা হয়।লাইনের একটি অংশ বিচ্ছিন্ন করে, সুইচটি সরঞ্জামগুলির ক্ষতি রোধ করতে এবং বিদ্যুৎ বিচ্ছিন্নতার ঝুঁকি হ্রাস করতে সহায়তা করতে পারে।
ট্রান্সফরমার সুরক্ষাঃ হাই ভোল্টেজ আইসোলেটর সুইচগুলি ত্রুটি বা অতিরিক্ত বোঝার ক্ষেত্রে বৈদ্যুতিক নেটওয়ার্ক থেকে বিচ্ছিন্ন করে ট্রান্সফরমারগুলিকে সুরক্ষিত করতেও ব্যবহৃত হয়। সুইচটি খুললে,ট্রান্সফরমারটি নেটওয়ার্ক থেকে বিচ্ছিন্ন হতে পারে, ট্রান্সফরমার এবং অন্যান্য সরঞ্জাম ক্ষতি রোধ।
অবস্থা:
1.নির্দিষ্ট এলাকায় সর্বোচ্চ উচ্চতা সমুদ্রপৃষ্ঠ থেকে 1000 মিটার অতিক্রম করে না। এই উচ্চতা সীমাবদ্ধতা সরঞ্জাম ইনস্টলেশন এবং অপারেশন জন্য প্রাসঙ্গিক।
2পরিবেষ্টিত বায়ুর তাপমাত্রার কিছু সীমাবদ্ধতা রয়েছে। সর্বাধিক তাপমাত্রা +40 °C অতিক্রম করা উচিত নয়, এবং সর্বনিম্ন তাপমাত্রা নির্দিষ্ট এলাকার উপর নির্ভর করে পরিবর্তিত হতে পারে। সাধারণ এলাকায়,ন্যূনতম তাপমাত্রা -৩০°C এর নিচে নামতে হবে নাপ্যারামোস অঞ্চলে তাপমাত্রা -৪০ ডিগ্রি সেলসিয়াসের নিচে নামতে পারে না।
3বায়ুর চাপ ৭০০ পাস্কাল (পা) অতিক্রম করা উচিত নয়, যা প্রতি সেকেন্ডে প্রায় ৩৪ মিটার বাতাসের গতির সাথে মিলে যায়।এই সীমাবদ্ধতা নিশ্চিত করে যে তার কার্যকারিতা বা কাঠামোগত অখণ্ডতা ক্ষতিগ্রস্ত না করেই সরঞ্জামটি বায়ুর শক্তি সহ্য করতে পারে.
4ভূমিকম্পের তীব্রতা ৮ ডিগ্রি অতিক্রম করা উচিত নয়। এটি ভূমিকম্পের কার্যকলাপের সর্বোচ্চ তীব্রতার কথা উল্লেখ করে যা ক্ষতিগ্রস্ত না হয়ে সরঞ্জাম সহ্য করতে পারে।ভূমিকম্পের তীব্রতা পরিমাপের জন্য ব্যবহৃত নির্দিষ্ট স্কেল অঞ্চল বা দেশের উপর নির্ভর করতে পারে.
5কর্মক্ষেত্রটি ঘন ঘন শক্তিশালী কম্পন থেকে মুক্ত হওয়া উচিত। এই প্রয়োজনীয়তাটি নিশ্চিত করে যে সরঞ্জামগুলি স্বাভাবিক অপারেটিং অবস্থার অধীনে স্থিতিশীল এবং কার্যকরী থাকে।অত্যধিক কম্পন আইসোলেটরের কর্মক্ষমতা এবং জীবনকালকে প্রভাবিত করতে পারে.
6সাধারণ ধরণের বিচ্ছিন্নকারীগুলি এমন স্থানে স্থাপন করা উচিত যা গ্যাস, ধোঁয়া, রাসায়নিক জমাট, লবণ স্প্রে কুয়াশা, ধুলো এবং অন্যান্য বিস্ফোরক বা ক্ষয়কারী পদার্থ থেকে দূরে রাখা উচিত।এই উপকরণগুলি বিচ্ছিন্নকারীটির বিচ্ছিন্নতা এবং পরিবাহিতা ক্ষমতাতে ক্ষতিকারক প্রভাব ফেলতে পারে, যার ফলে এর কার্যকারিতা এবং নিরাপত্তা ঝুঁকিপূর্ণ হতে পারে।
7দূষণ-প্রতিরোধী প্রকারের বিচ্ছিন্নকারীগুলি গুরুতর দূষণে আক্রান্ত এলাকায় ব্যবহারের জন্য ডিজাইন করা হয়েছে।সেখানে বিস্ফোরক পদার্থ বা আগুন সৃষ্টি করতে পারে এমন উপাদান থাকা উচিত নয়এই প্রয়োজনীয়তা নিশ্চিত করে যে চ্যালেঞ্জিং পরিবেশগত অবস্থার সত্ত্বেও বিচ্ছিন্নকারী নিরাপদ এবং কার্যকরী থাকে।
টেকনিক্যাল প্যারামিটারঃ
| সিরিয়াল নম্বর। |
প্যারামিটার |
ইউনিট |
তথ্য |
| 1 |
নামমাত্র ভোল্টেজ |
কেভি |
12 |
| 2 |
নামমাত্র বর্তমান |
মডেল নং। |
(এইচ) জিডব্লিউ 9-12 ((ডাব্লু) / 630-20 |
এ |
630 |
| (এইচ) জিডব্লিউ৯-১২ ((ডব্লিউ) /১০০০-২০ |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s স্বল্প সময়ের প্রতিরোধ ক্ষমতা |
মডেল নং। |
(এইচ) জিডব্লিউ 9-12 ((ডাব্লু) / 630-20 |
kA |
50 |
| (এইচ) জিডব্লিউ৯-১২ ((ডব্লিউ) /১০০০-২০ |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
নামমাত্র নিরোধক স্তর |
বজ্রপাত প্রতিরোধ ভোল্টেজ ((পিক) |
মেরু-পৃথিবী
(পজিটিভ ও নেগেটিভ) |
কেভি |
75 |
আন্তঃভঙ্গি
(পজিটিভ ও নেগেটিভ) |
85 |
শিল্প ফ্রিকোয়েন্সি সহ্য ভোল্টেজ
(১ মিনিট)
(কার্যকর মূল্য) |
শুকনো পরীক্ষা/নম্র পরীক্ষা |
মেরু-পৃথিবী |
৪২ ((শুষ্ক)
৩৪ ((নরম) |
| আন্তঃভঙ্গি |
48 ((শুষ্ক) |
| 48 ((শুষ্ক) |
48 ((শুষ্ক)
40 ((নরম) |
| 5 |
প্রধান সার্কিট প্রতিরোধের |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
যান্ত্রিক জীবনকাল |
সময় |
50 |
| 50 |
80
|
